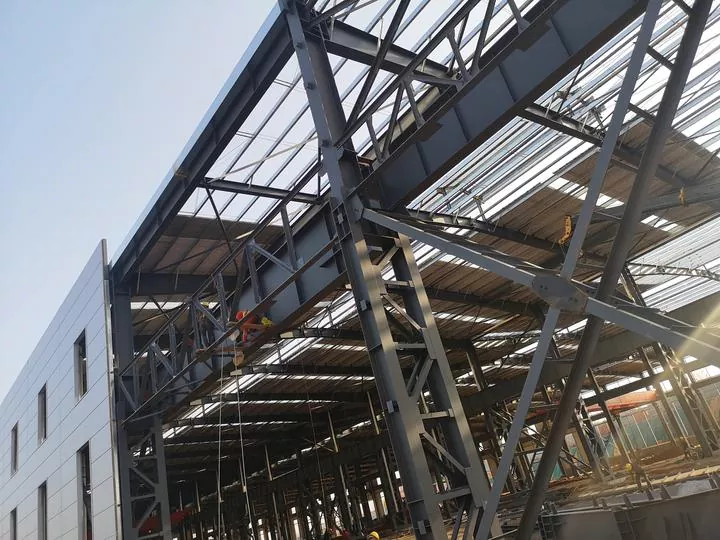

8 questions techniques avancées sur la conception des structures en acier et l'analyse des défaillances

Dans le volume précédent, nous avons expliqué sept concepts fondamentaux, notamment le rapport d'élancement, l'effet de diaphragme, le décalage de cisaillement et la limite de flèche, en nous concentrant sur des sujets de base tels que la stabilité des éléments, le transfert de charge et la classification des composants.

Comme le deuxième volume de ce professionnelstructure en acierSérie de questions-réponses, cet article poursuit le contenu précédent et approfondit des sujets spécialisés couvrant les méthodologies de conception, les propriétés des matériaux et les mécanismes de rupture, y compris la conception plastique, l'utilisation de la résistance après flambage, l'analyse du second ordre, l'effet Bauschinger et la rupture fragile.

T1. Quel est le principe fondamental de la méthode de conception plastique ?

La méthode de conception plastique s'applique aux structures en acier statiquement indéterminées. Lorsque la contrainte dans des zones prédéfinies des éléments de structure atteint la limite d'élasticité de l'acier, des charnières en plastique se forment, permettant une redistribution des forces internes de l'ensemble de la structure. Un contrôle strict doit être mis en œuvre tout au long du calcul pour éviter la formation d'un mécanisme variable ou une déformation structurelle excessive.

Q2. Différences fonctionnelles entre les renforts d'angle et les renforts diagonaux

Les renforts d'angle servent de supports hors plan pour assurer la stabilité globale des poutres en acier ; des contreventements diagonaux sont adoptés pour contrôler la déformation latérale globale de la structure.

Q3. Définition du plan de rigidité maximale

Le plan dans lequel la section tourne autour de son grand axe est défini comme le plan de rigidité maximale. La plupart des profilés en acier ont deux axes principaux centroïdaux : le grand axe avec un moment d'inertie plus grand et le petit axe avec un moment d'inertie plus petit.

Q4. Concept de résistance après flambage

Lorsqu'un flambement local se produit dans l'âme d'un élément de flexion, le composant ne perd pas instantanément toute sa capacité de charge et une certaine performance de roulement résiduelle peut toujours être conservée. La théorie de conception qui exploite et utilise pleinement cette capacité résiduelle est connue sous le nom de méthode de conception basée sur la résistance au post-flambage de l'âme.

Q5. Explication du moment de second ordre et de l'analyse élastoplastique de second ordre

L'analyse linéaire conventionnelle ignore le moment de flexion supplémentaire induit par la déformation structurelle. En revanche, l'analyse du second ordre (analyse géométrique non linéaire) prend en compte le moment de flexion supplémentaire généré par la déformation structurelle sous charges, où la relation entre charge et déformation présente des caractéristiques non linéaires. Sur cette base, l'analyse élastoplastique de second ordre intègre en outre le comportement élastoplastique non linéaire de l'acier après la déformation pour le calcul structurel global.

Q6. Qu'est-ce que l'effet Bauschinger ?

Une fois que l'acier est soumis à un chargement de traction pour produire une déformation plastique, puis déchargé, sa limite d'élasticité diminue sous le chargement inverse ultérieur et une déformation plastique permanente irréversible persiste après le déchargement. Cette propriété matérielle est appelée effet Bauschinger.

Q7. Mécanisme de formation de la déchirure lamellaire

Les contraintes résiduelles proviennent du retrait par refroidissement des cordons de soudure après le soudage. Les plaques d'acier minces ou non retenues peuvent se dilater et se contracter librement pour libérer les contraintes internes. Cependant, les plaques épaisses ou les panneaux raidis sont retenus par les composants adjacents et ne peuvent pas rétrécir librement, générant d'énormes contraintes de traction perpendiculaires à la surface de la plaque. La contrainte locale dans les zones fortement contraintes peut être plusieurs fois supérieure à la limite d'élasticité de l'acier, provoquant finalement une déchirure de la plaque dans le sens de son épaisseur, définie comme une déchirure lamellaire.

Q8. Quel type de mode de défaillance est la fracture fragile ?

La fracture fragile fait référence à une défaillance structurelle soudaine sans précurseurs évidents. La contrainte réelle sur la section transversale à la rupture est bien inférieure à la limite d'élasticité et à la résistance à la traction de l'acier. Ce mode de défaillance provient de la propagation continue de minuscules défauts internes à l’intérieur de l’acier et de l’extension rapide et instable des fissures. Une fois que les fissures atteignent la taille critique, elles se dilatent à une vitesse extrêmement élevée, sans avertissement de déformation plastique avant la rupture, ce qui entraîne des risques extrêmement élevés.

Mot de clôture

Examen des deux volumes : le premier volume est centré sur la stabilité des éléments, tandis que le second se concentre sur les méthodes de conception et les mécanismes de défaillance. Combinés ensemble, ils couvrent essentiellement les principales préoccupations destructure en acieringénierie : comment garantir la stabilité des éléments, comment effectuer des calculs de structure et comment les matériaux échouent. Ces trois aspects interdépendants constituent le cadre de connaissances de base de la conception des structures en acier.

Nous espérons que ces deux volumes pourront aider les lecteurs à établir un système conceptuel clair, leur permettant d'identifier avec précision la nature des problèmes d'ingénierie et de déterminer rapidement les approches analytiques correspondantes lorsqu'ils sont confrontés à des problèmes pratiques. Les lecteurs sont invités à communiquer et à discuter d'autres concepts techniques déroutants rencontrés dans le travail quotidien.
