Guide complet des composants de structure en acier : éléments secondaires et détails de connexion

Le numéro précédent illustrait les détails et les dessins de disposition des éléments porteurs principaux et des éléments de contreventement et de stabilité parmistructure en aciercomposants. Cette session se poursuit avec l'introduction des composants secondaires et attachés ainsi que des connexions et des raccords structurels. Vous trouverez ci-dessous les descriptions des positions d'implantation typiques et les listes complètes de chaque composant des bâtiments en acier.

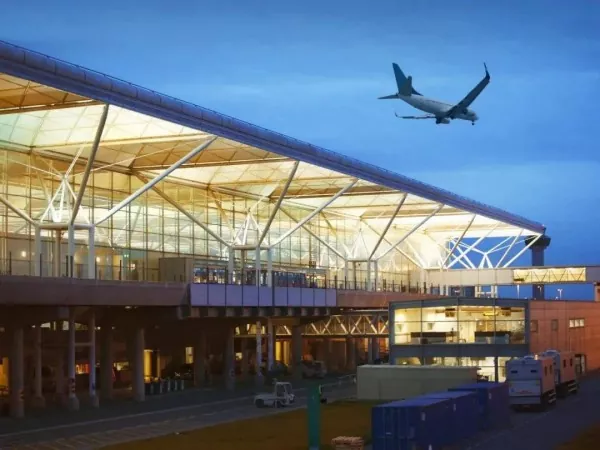

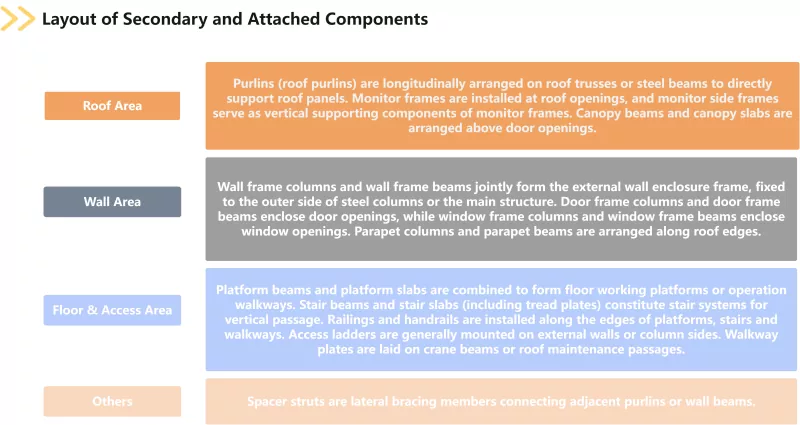

Les composants secondaires et attachés comprennent les pannes, les colonnes de cadre mural, les poutres de cadre mural, les cadres de moniteur, les cadres latéraux de moniteur, les poutres d'escalier, les dalles d'escalier, les poutres de plate-forme, les dalles de plate-forme, les garde-corps, les mains courantes, les échelles d'accès, les plaques de passerelle et les entretoises, les colonnes de cadre de porte, les poutres de cadre de porte, les colonnes de cadre de fenêtre, les poutres de cadre de fenêtre, les poutres d'auvent, les dalles d'auvent, les colonnes de parapet et les poutres de parapet. Les pannes sont subdivisées en pannes de toit et pannes de mur, tandis que les dalles d'escalier recouvrent les plaques de marche. Assumant les fonctions du bâtiment telles que l'enceinte, le passage, l'éclairage naturel et la ventilation, les composants secondaires et attachés transmettent les charges de vent, les charges de neige et d'autres charges à la structure principale. Ce sont des éléments indispensables qui garantissent l’intégrité et les fonctions de service des bâtiments en acier.

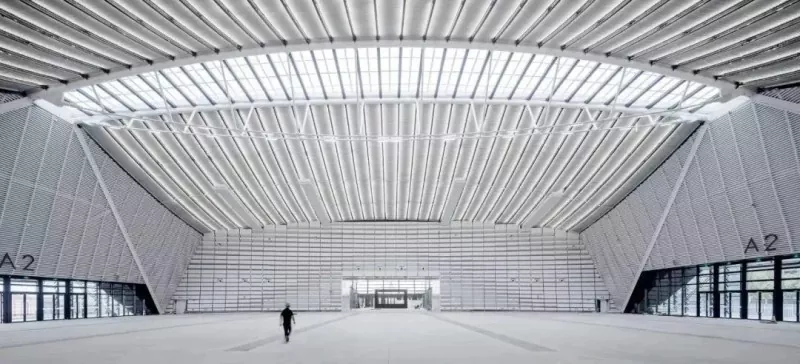

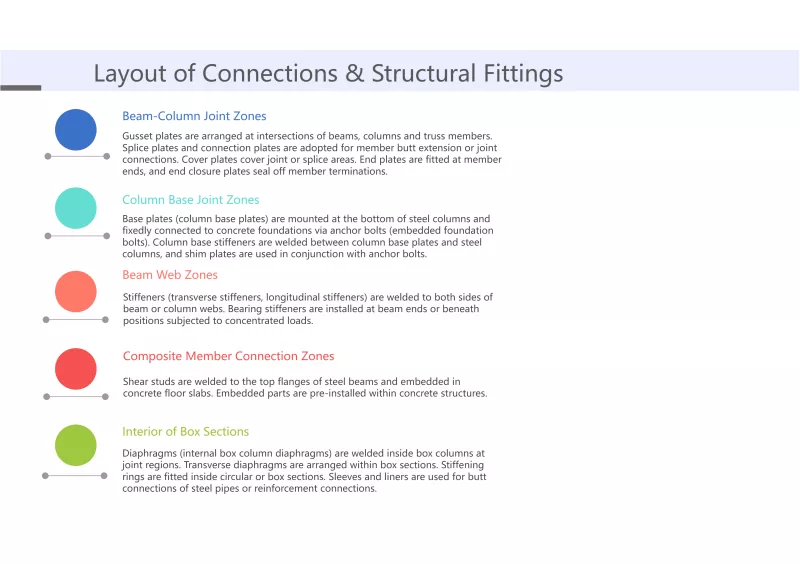

Les connexions et les raccords structurels comprennent des goussets, des raidisseurs, des raidisseurs d'appui, des plaques de calage, des plaques de connexion, des plaques d'épissure, des plaques de recouvrement, des plaques de fermeture d'extrémité, des plaques d'extrémité, des plaques de base, des raidisseurs de base de colonne, des boulons d'ancrage de colonne, des boulons à haute résistance, des boulons ordinaires, des goujons de cisaillement, des pièces encastrées, des manchons, des revêtements, des anneaux de raidissement, des diaphragmes et des diaphragmes transversaux. Les raidisseurs sont divisés en raidisseurs transversaux et raidisseurs longitudinaux ; les plaques de base comprennent les plaques de base de colonnes ; les boulons d'ancrage de colonne sont également appelés boulons de fondation intégrés ; les goujons de cisaillement sont également appelés connecteurs de goujons ; Les diaphragmes recouvrent les diaphragmes internes des colonnes caissons. En tant que catégorie vitale destructure en acierles composants, les connexions et les accessoires structurels déterminent directement si tous les éléments porteurs peuvent travailler efficacement en coordination et si le chemin de transfert de charge est continu et fiable.

Jusqu'à présent, les quatre grandes catégories de composants de structure en acier classées selon leur composition structurelle ont toutes été triées. Tous les composants ci-dessus sont dessinés sur des dessins de construction de bâtiments en acier, inclus dans l'analyse des forces dans les rapports de calcul de structure et conservés en permanence dans les structures achevées. La combinaison des composants varie selon les différents types de projets. Une compréhension correcte du positionnement fonctionnel et de la logique de disposition de chaque type de composant est une condition préalable pour établir des factures quantitatives précises et déterminer raisonnablement des prix unitaires complets, ainsi que la base pour garantir que l'intention de conception des structures en acier peut être transformée en bâtiments physiques sûrs et fiables.
