Quels sont les quatre systèmes de base principaux des structures en acier ?

Aujourd'hui,structure en acierla technologie a mûri. Nous adoptons des systèmes structurels appropriés pour répondre aux diverses demandes de construction, et il existe quatre types principaux de base : la structure à portique, la structure à ossature, la structure en treillis en acier et la structure à grille spatiale.

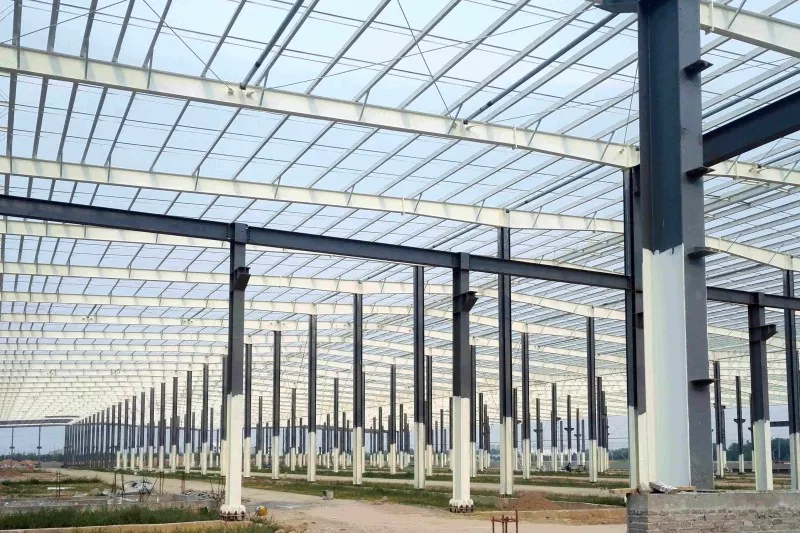

Cadre de portail

Le portique est la forme structurelle la plus typique des bâtiments d'atelier en acier léger. Il forme un cadre en forme de porte grâce à des connexions rigides entre les colonnes en acier et les poutres du cadre inclinées avec un chemin de transmission de force clair et direct. Doté d'une consommation d'acier économique, d'une vitesse de construction rapide et d'une apparence simple, il s'applique aux ateliers industriels, aux entrepôts logistiques, aux centres de distribution, aux halls d'exposition commerciale, aux petits stades et autres bâtiments.

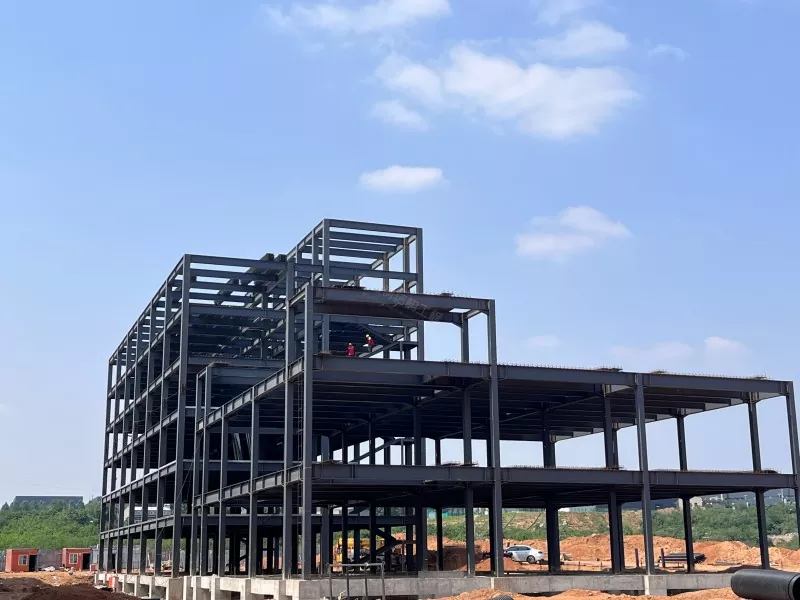

Structure du cadre

Composée de poutres en acier et de colonnes en acier reliées par des joints rigides, la structure à ossature est l'un des systèmes structurels les plus courants pour les immeubles de grande hauteur et de très grande hauteur. Il présente des avantages essentiels, notamment un grand espace sans colonnes, d'excellentes performances sismiques et une utilisation efficace de l'espace tridimensionnel. Il est largement appliqué dans les constructions civiles telles que les immeubles de bureaux à plusieurs étages et de grande hauteur, les hôtels, les appartements,hôpitaux, écoleset complexes commerciaux, ainsi que des ateliers industriels à plusieurs étages.

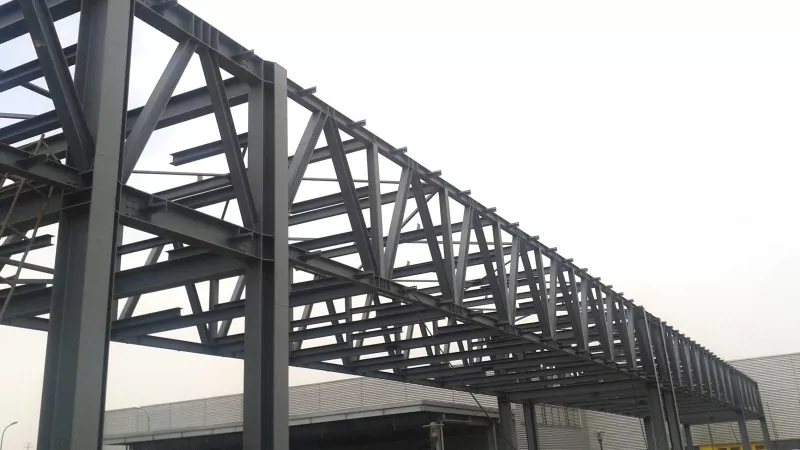

Structure en treillis d'acier

Il s'agit d'une structure en treillis formée d'une série d'éléments reliés par soudage ou boulons au niveau des joints, qui constitue des composants de grande section assemblés à partir de barres individuelles. Ses principaux avantages incluent une grande capacité de couverture, une grande flexibilité dans la forme architecturale et une disposition pratique pour les canalisations mécaniques. Il est principalement adopté pour les systèmes de toiture des bâtiments à longue portée tels queterminaux d'aéroport, gares ferroviaires à grande vitesseetcentres d'exposition. En outre, il est également largement utilisé dans les ponts, les plates-formes offshore, les tours de télévision et d'autres domaines.

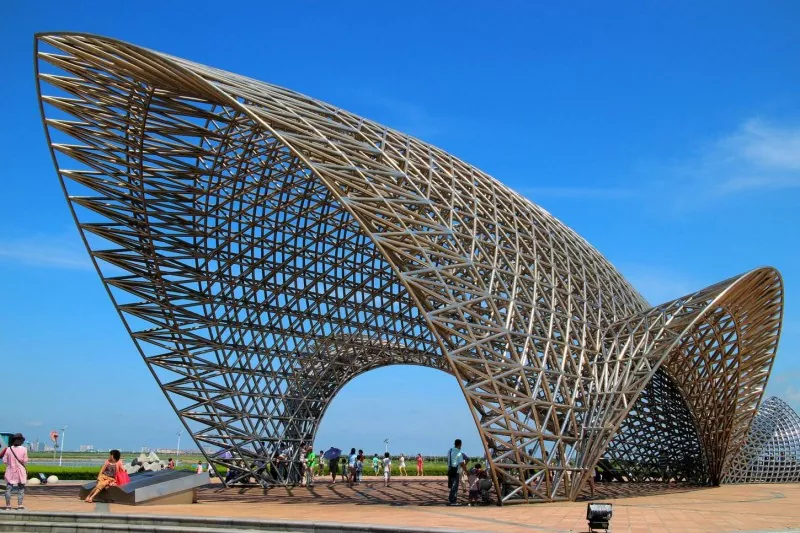

Structure de la grille spatiale

Il s'agit d'une structure de système de tiges spatiales assemblée par de nombreux éléments disposés selon des motifs réguliers et reliés au niveau des joints, appartenant à un système structurel spatial hautement statiquement indéterminé. Il présente des avantages exceptionnels, notamment un poids léger, une rigidité élevée, des performances sismiques favorables, une grande portée sans colonne et une préfabrication en usine pratique. Il est principalement utilisé pour les systèmes de toiture des grands bâtiments publics, tels quegymnases, halls d'exposition, gares, terminaux d'aéroport et auditoriums.

Ces quatre systèmes structurels bénéficient du champ d’application le plus large et de la plus grande part de marché, ce qui en fait les options principales du secteur. Les portiques se distinguent par leur rentabilité et conviennent aux bâtiments industriels de moyenne et petite portée ; les structures à ossature dominent le domaine des bâtiments civils de grande hauteur avec leur flexibilité et leurs performances sismiques supérieures ; les fermes en acier et les grilles spatiales sont les choix optimaux pour les bâtiments publics à longue portée en raison de leur excellente capacité de portée.

Nous continuerons à introduire d'autres formes structurelles classiques, notamment les structures de coque en treillis, les structures de suspension et les structures de poutres dans le prochain numéro. Restez à l'écoute. Pour des informations techniques plus professionnelles sur les structures en acier, veuillez continuer à suivreEHSS, ou contactez notre équipe technique pour des services de conseil personnalisés. Avec 21 ans d'expérience approfondie dans l'industrie de la structure en acier, EHSS se spécialise dans la fabrication et l'installation de composants de structure en acier, et nous protégerons vos projets grâce à notre expertise professionnelle.
