Que savez-vous de ces formes de structure en acier ?

Comme nous avons couvert les quatre systèmes de base principaux dans lestructure en acierla dernière fois, l'EHSS continuera de vous emmener explorer les structures en acier dans ce numéro. Dans les bâtiments modernes, avec une complexité structurelle et des exigences de charge croissantes, des formes structurelles telles que des coques en treillis, des câbles de suspension, des structures de poutres et des tubes en acier remplis de béton ont été largement utilisées. Les types de structures en acier présentés dans ce numéro sont tous couramment utilisés en ingénierie avec des systèmes techniques matures et des normes de support correspondantes, dominant leurs domaines segmentés respectifs.

La structure de coquille en treillis, comme son nom l’indique, est une structure de grille incurvée ressemblant à une coquille d’œuf. Sa principale caractéristique réside dans sa capacité à former des formes courbes de grande portée telles que des dômes et des arcs. Bénéficiant d’une apparence élégante et d’une force portante efficace, il est largement utilisé dans les grands gymnases, les centres d’exposition, les planétariums et les serres botaniques.

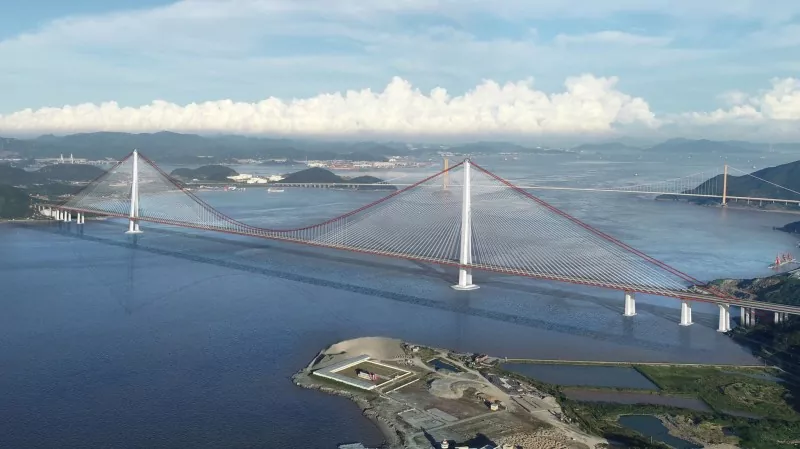

Les structures de suspension utilisent des câbles en acier à haute résistance comme composants principaux et réalisent de grandes portées en utilisant la propriété de traction des câbles. Ils présentent une très grande capacité de portée, un poids propre léger et une faible consommation d'acier, et sont principalement adoptés pour les ponts suspendus, les grands stades, les terminaux d'aéroport et d'autres projets.

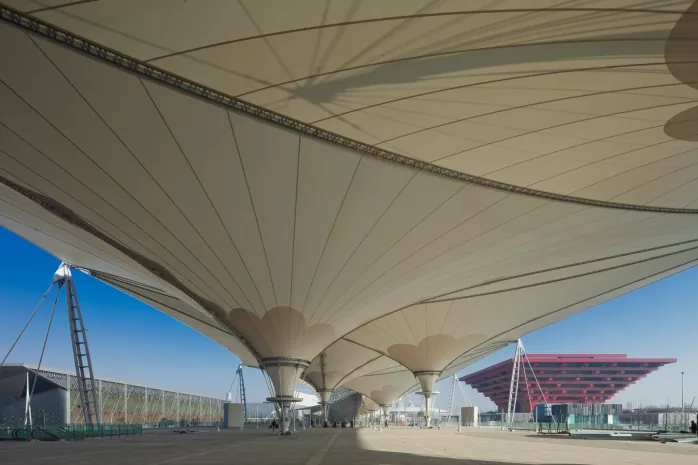

La structure câble-membrane est le type le plus courant et le plus utilisé parmi toutes les structures à membrane, composée de matériaux de membrane ainsi que de composants en acier ou de cadres en acier. Les tissus des membranes sont généralement enduits de PTFE ou de PVC. Doté d'un poids léger, d'une haute résistance et d'une grande flexibilité pour former des surfaces courbes complexes de forme libre, il est couramment utilisé pour les auvents, les installations paysagères, les gares de péage et les sites gonflables.

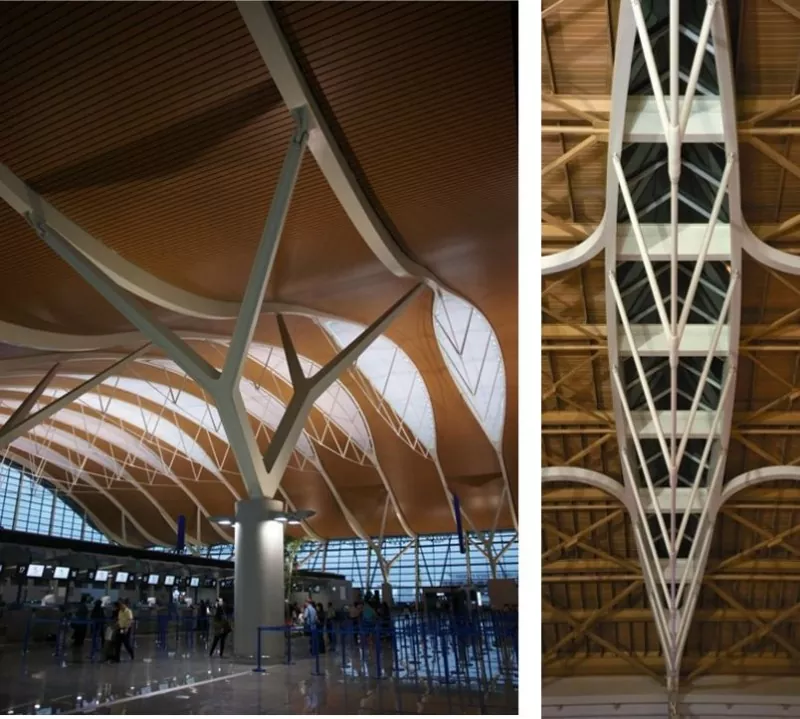

La structure supportée par des cordes est composée de membrures supérieures rigides et de câbles en acier inférieurs flexibles reliés par des entretoises, où les membrures supérieures rigides sont principalement des poutres ou des fermes en acier, elle peut donc également être interprétée comme une structure formée en reliant des poutres ou des fermes en acier avec des câbles en acier à travers des entretoises. La structure de poutres en cordes est la forme la plus courante et la plus typique de ce système structurel avec des poutres en acier à âme solide comme composants supérieurs. Dotées d'un auto-équilibre et d'une excellente capacité de portée, les structures supportées par des cordes sont principalement appliquées aux toits à longue portée et aux terminaux d'aéroport.

La structure en tubes d'acier remplis de béton fait référence à une structure avec du béton rempli à l'intérieur de tubes en acier pour améliorer considérablement la capacité portante et la ductilité. Il présente une capacité portante élevée et une ductilité favorable, et est principalement utilisé comme élément de compression dans les colonnes de bâtiments de très grande hauteur, les ponts en arc et les structures à longue portée.

Les portiques, les charpentes en acier, les fermes en acier et les structures en treillis mentionnés dans le numéro précédent présentent le plus grand volume de marché et les scénarios d'application les plus universels, constituant les meilleurs choix pour les usines de petite et moyenne taille, les immeubles de grande hauteur et les toits conventionnels à grande portée. En revanche, les coques en treillis, les structures de suspension, les structures de câbles-membranes, les structures de poutres et les structures en tubes d'acier remplis de béton couvertes dans ce numéro sont des sous-systèmes spécialisés adaptés à des scénarios impliquant des travées spéciales, des immeubles de très grande hauteur, des enceintes légères et des conditions de contraintes composites, et ils représentent également les systèmes de structure en acier courants et populaires de nos jours.

Toussystèmes de structure en aciercouverts dans les deux tranches présentent des avantages distincts et se complètent, formant ensemble un spectre technique complet pour l’ingénierie actuelle des structures en acier. Plus précisément, la structure à ossature d'acier constitue la base de la structure à ossature d'acier contreventée ; les coques en treillis et les grilles spatiales entrent toutes deux dans la catégorie des structures de grille spatiale en tant que formes parallèles ; les structures de suspension, de câble-membrane et de cordes peuvent être combinées avec des fermes et des grilles pour former des systèmes à longue portée ; Les structures en acier à parois minces formées à froid sont principalement utilisées dans les systèmes de construction en acier léger ; et les structures en tubes d'acier remplis de béton appartiennent à des systèmes porteurs composites acier-béton.

Lors de la sélection des types structurels pour des projets pratiques, une évaluation complète doit être menée sur la base des fonctions du bâtiment, des conditions de portée, des indicateurs économiques et des exigences du calendrier de construction afin de déterminer la solution optimale. Restez à l'écouteEHSScanaux officiels pour des mises à jour techniques plus professionnelles sur les structures en acier. Avec 21 ans de dévouement à la fabrication et à l'installation de structures en acier, nous fournissons un support technique complet pour vos projets avec de solides capacités professionnelles.
