Pourquoi est-il nécessaire pour la construction d’une usine de fabrication mécanique à ossature d’acier de concevoir des supports de colonnes ?

Avec le développement de la fabrication d'équipements haut de gamme, les usines de fabrication mécanique de charpentes en acier ont des exigences de plus en plus évidentes en matière de grandes portées, de gros tonnages et de conceptions internes complexes. Les structures en acier sont désormais devenues l’une des solutions les plus efficaces dans les installations industrielles modernes. Une usine de fabrication mécanique doit généralement installer des grues de gros tonnage à l'intérieur. La conception du système de support de colonne devient donc particulièrement importante pour garantir la stabilité du système.Construction d'usine de fabrication mécanique à ossature d'acier. Cet article combinera l'expérience de 20 ans deQingdao EIHE Structure en acier Group Co., Ltd.dans les projets d'usines de structures en acier pour fournir des suggestions de référence à ceux qui souhaitent construire une usine de fabrication mécanique à ossature d'acier.

Table des matières

1. Qu'est-ce qu'une usine de fabrication de machines à charpente en acier ?

2. Qu'est-ce qu'un contreventement inter-colonnes ?

3. Pourquoi les contreventements inter-colonnes sont-ils conçus avec deux systèmes de support en travée médiane ?

4. Conclusion

1. Qu'est-ce qu'une usine de fabrication mécanique de charpentes en acier ?

Une construction d’usine de fabrication mécanique à ossature d’acier est un bâtiment industriel construit sous la forme d’une structure en acier. Ses principaux avantages sont qu’il peut supporter des espaces internes de grande portée et qu’il a une vitesse de construction rapide. À l'intérieur d'une usine de fabrication mécanique, il y a généralement des exigences en matière de ponts roulants, de vibrations des équipements et d'espaces de travail élevés, etc. Par conséquent, les portiques en acier et les cadres en acier, qui sont des systèmes de structure en acier, sont très appropriés.

2. Qu'est-ce qu'un contreventement inter-colonnes ?

Le contreventement inter-colonnes est l’un des composants indispensables du système de structure en acier. Il est généralement fabriqué en cornière ou en acier rond et est relié au milieu des colonnes longitudinales en acier par soudage ou par boulons. La construction d’usines de fabrication mécanique à ossature d’acier nécessite généralement des espaces spacieux sans colonnes et des grues lourdes. La fonction du contreventement inter-colonnes est de garantir que le cadre en acier peut absorber la force de freinage longitudinale et les charges de vent exercées par les grues, maintenant ainsi la stabilité du cadre en acier.

3. Pourquoi y a-t-il deux systèmes de support dans la conception de la travée médiane des épissures de colonnes ?

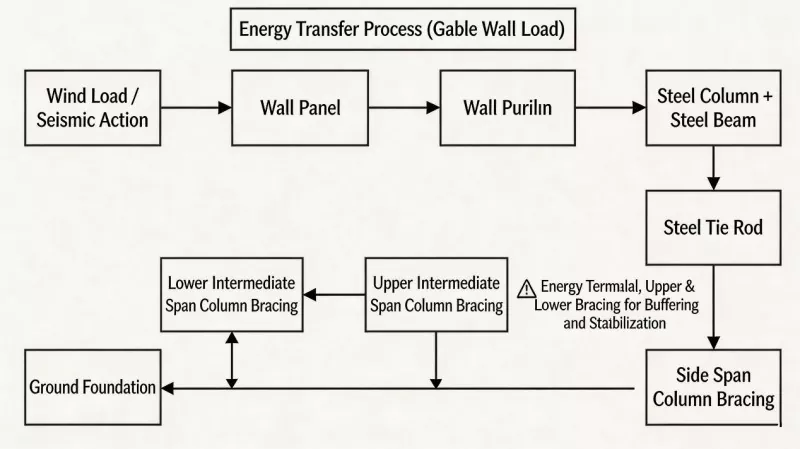

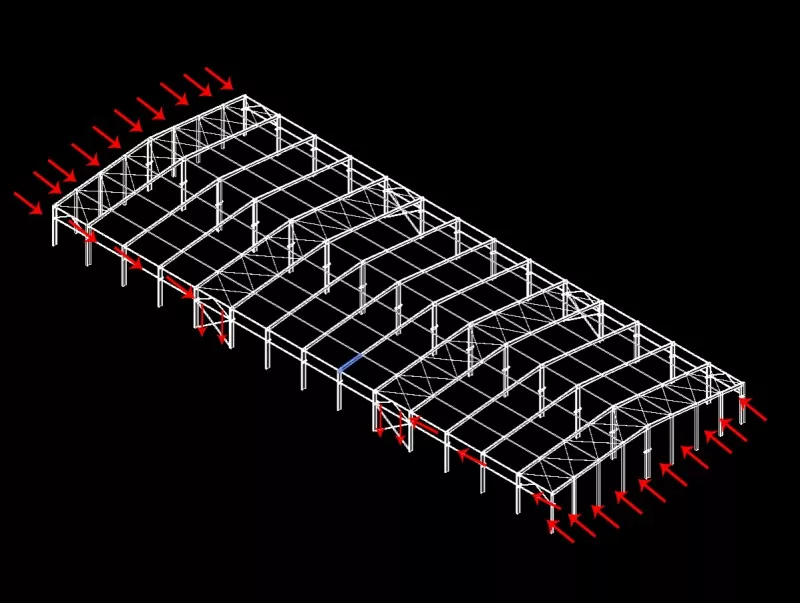

Du point de vue de la transmission mécanique dans la mécanique des structures en acier, lorsque la paroi latérale de la construction d'une usine de fabrication mécanique à ossature d'acier rencontre des charges de vent ou des tremblements de terre, ces énergies seront d'abord transférées aux panneaux muraux, puis les panneaux muraux transféreront l'énergie longitudinalement aux pannes murales, puis les pannes murales la transféreront aux colonnes en acier et aux poutres en acier, les colonnes et les poutres en acier la transféreront ensuite aux tirants du système en acier, puis au support supérieur des épissures de colonnes dans le travée médiane, puis au support supérieur des épissures de colonnes dans la travée médiane, et enfin au support inférieur, puis à la fondation au sol. Ainsi, la travée médiane est le point concentré du transfert d’énergie. Par conséquent, un système de support supérieur et inférieur est nécessaire pour renforcer la résistance structurelle, afin de garantir que le cadre en acier ne perde pas sa stabilité.

4. Conclusion

Par conséquent, lors de la construction d'unConstruction d'usine de fabrication mécanique à ossature d'acier, la conception du système de support colonne à colonne est indispensable. Comparés aux bâtiments d'usines en béton traditionnels, les bâtiments d'usines à structure en acier peuvent offrir une meilleure stabilité et une meilleure économie. Si vous êtes intéressé par les bâtiments d'usine à structure métallique,veuillez nous contacter. Nous vous proposerons une solution personnalisée.
