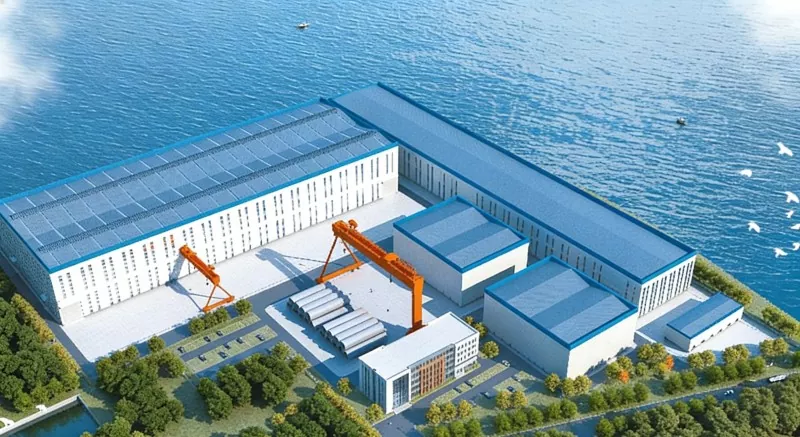

Usine d'énergie éolienne offshore à structure métallique

Les bâtiments d’usines d’énergie éolienne offshore à structure en acier font référence à des usines industrielles lourdes spécialement conçues pour la fabrication d’équipements éoliens offshore. Leur structure principale est en acier et ils sont généralement situés dans les ports ou quais côtiers pour répondre aux besoins de production, d’assemblage et de transport de composants extrêmement volumineux et lourds.

Notre usine chinoise a fourni des solutions de structure en acier pour plusieurs projets d'énergie éolienne offshore et est l'un des fournisseurs de structures en acier de haute qualité en Chine.

Forme structurelle

● Structure en treillis d'acier lourd : Il s'agit de la forme structurelle la plus courante.

● Portique lourd : Adapté aux ateliers de fabrication générale ou d'assemblage.

● Structures en treillis d'acier et en treillis : utilisées pour les usines de très grande portée ou à fonctions spécialisées.

Conception résistante à la corrosion et au vent

● Système de protection contre la corrosion : Ces bâtiments industriels étant construits à proximité de l'océan, l'environnement environnant est relativement humide et les conditions météorologiques sont plus extrêmes. Le traitement de surface de l'acier adopte un système de revêtement de protection contre la corrosion lourd.

● Résistance au vent : Le bâtiment lui-même doit être conçu selon les normes de charge de vent de 50 ou 100 ans une fois par siècle dans les zones côtières pour garantir la sécurité structurelle dans des conditions météorologiques extrêmes.

Les composants structurels du produit

Structure principale

● Habituellement, des colonnes en acier en treillis sont adoptées. Pour les usines éoliennes offshore à structure métallique avec une grande hauteur et un tonnage de grue lourd, les colonnes en acier en treillis ont une plus grande résistance à la flexion et peuvent supporter le poids de la grue à colonne.

Système de poutre de grue

● Les poutres de grue utilisent généralement des poutres en I à âme solide soudées à haute résistance, avec une limite d'élasticité atteignant souvent 355 Pa ou 390 Pa.

Système d'assistance

● Les supports inter-colonnes peuvent être constitués d'acier en forme de H, d'acier d'angle et de tubes ronds, généralement en forme de X.

● Des supports horizontaux seront disposés sur le toit pour transférer la force horizontale du toit.

● Le système est généralement disposé au sommet des colonnes, dans le but de protéger la stabilité des efforts entre les charpentes en acier.

Structure du boîtier

● Les pannes utilisent généralement de l'acier en forme de H ou de l'acier en forme de C soudé à haute fréquence.

● Les poutres murales sont principalement en acier en forme de H ou en grand acier en forme de C et sont reliées par glissement pour s'adapter à la déformation latérale de la structure principale sous l'effet de la charge du vent ou de la température.

Paramètre (Spécification)

Cas du produit

Le projet d'énergie éolienne offshore de grand mégawatt de Lishan, auquel a participé conjointement EIHE Steel Structure, est le plus grand projet d'énergie éolienne offshore avec une parité de prix en Chine et le plus grand cluster d'énergie éolienne offshore du nord de la Chine. Il est situé dans la zone maritime sud de la ville de Lishan, ville de Weihai, province du Shandong. L'ensemble du projet est divisé en deux sites indépendants, U1 et U2, d'une capacité totale installée de 150 mégawatts (1,5 GW).
