Supermarché d'entrepôt de cadre en acier

Le bâtiment de supermarché-entrepôt à ossature d'acier est une forme de construction spécialement conçue par notre usine chinoise de structures en acier pour les supermarchés de style entrepôt. Il combine les caractéristiques techniques de la « structure à ossature d'acier » et les exigences fonctionnelles des « supermarchés de type entrepôt ». Notre technologie de construction à ossature d’acier a fourni des solutions à de nombreux clients dans divers pays et régions. Nous sommes un fournisseur et fabricant de structures en acier avec plus de 20 ans d'expérience.

Structure de base

Structure en acier

● Principaux matériaux : les principaux composants porteurs tels que les colonnes, les poutres et les fermes de toit utilisent tous de l'acier en forme de H laminé à chaud, des tuyaux en acier carrés, etc.

● Méthode de connexion : les composants sont assemblés sur site par des boulons à haute résistance, par soudage, etc.

● Structure de clôture : Les murs extérieurs et les toits utilisent généralement des panneaux sandwich ou des tôles d'acier profilées au lieu des murs en briques ou en béton traditionnels.

Fonction principale

Supermarché de style entrepôt

● Hauteur libre élevée : le premier étage d'un supermarché de type entrepôt à structure en acier a généralement une hauteur de 8 à 12 mètres, voire plus. Utilisation d'étagères de haut niveau pour le stockage vertical, maximisant ainsi la capacité d'inventaire. Les chariots élévateurs peuvent se déplacer librement entre les étagères pour effectuer les opérations de réapprovisionnement. Il offre aux clients une expérience d'achat ouverte et non stressante.

● Circulation intégrée : L'intérieur du bâtiment est généralement divisé entre la zone avant et la zone arrière, sans cloisons rigides entre elles. Les étagères hautes elles-mêmes sont à la fois des éléments de présentation et de rangement. Les clients peuvent observer le processus de réapprovisionnement, renforçant ainsi le sentiment de « grande quantité, bon prix » de l'entrepôt.

● Fonctions complémentaires : Des plates-formes de chargement spécifiques et un grand parking extérieur doivent être conçus.

Système structurel

Les supermarchés-entrepôts à ossature métallique adoptent principalement les deux systèmes structurels suivants, ou une combinaison des deux :

Cas du produit

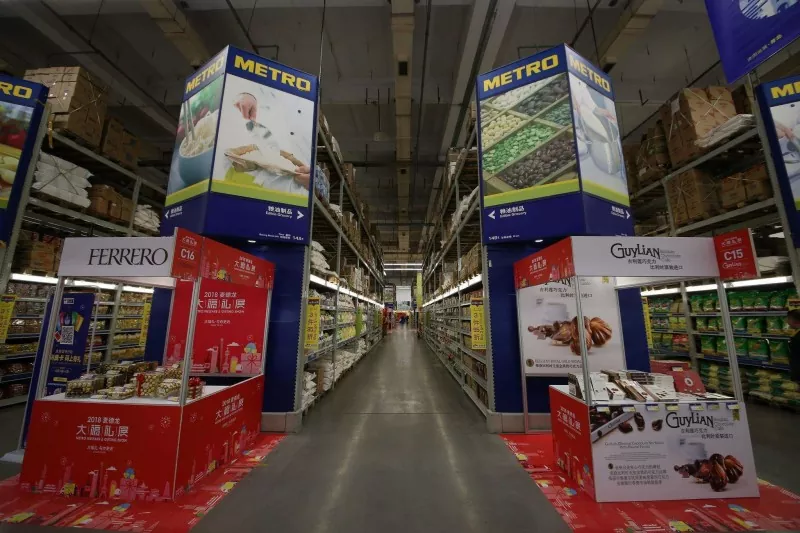

Metro (METRO) - Le pionnier des supermarchés-entrepôts allemands à ossature métallique

● Système structurel : Structure portique en acier léger, d'une portée allant généralement de 24 à 30 mètres et d'un espacement des colonnes de 6 à 12 mètres.

● Espace interne : hauteur nette de 8 à 10 mètres, les étagères de haut niveau atteignent directement jusqu'à environ 7 mètres et les chariots élévateurs peuvent fonctionner librement entre les étagères.

● Identification de l'apparence : La façade extérieure est principalement composée de panneaux sandwich métalliques de couleur bleu et blanc, avec un logo "METRO" bien visible sur le mur en pente, et une plate-forme de chargement (de la même hauteur que la plate-forme du camion) est prévue.

● Sol : Sol en béton robuste, d'une épaisseur d'environ 250 mm, et la surface est durcie, capable de supporter directement des chariots élévateurs et des palettes entièrement chargées.

Le processus complet de fabrication du produit

Le processus de fabrication d'un supermarché-entrepôt à ossature d'acier terminé comprend généralement les étapes suivantes :

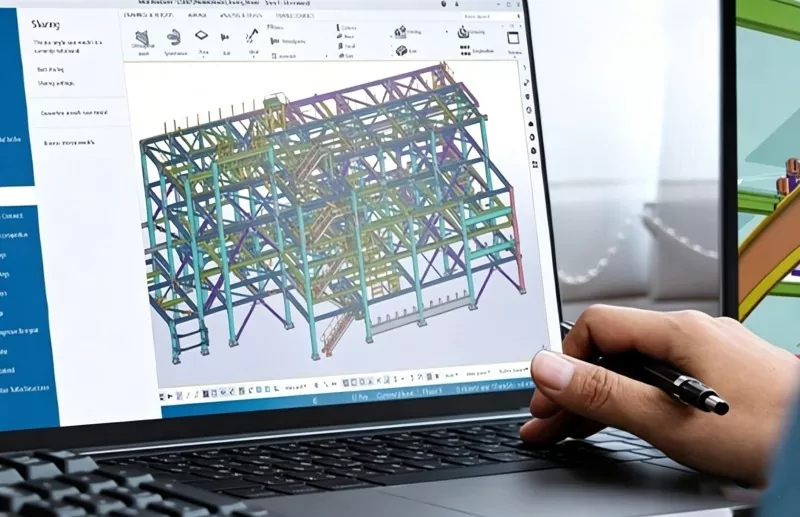

1. Approfondissement de la conception

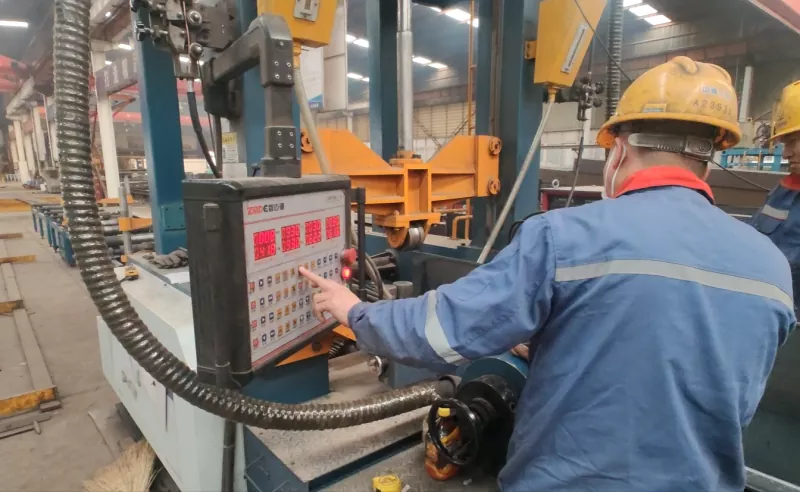

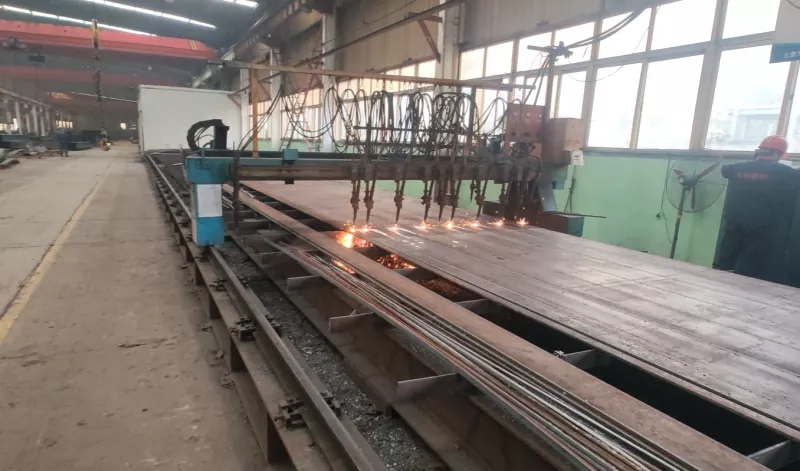

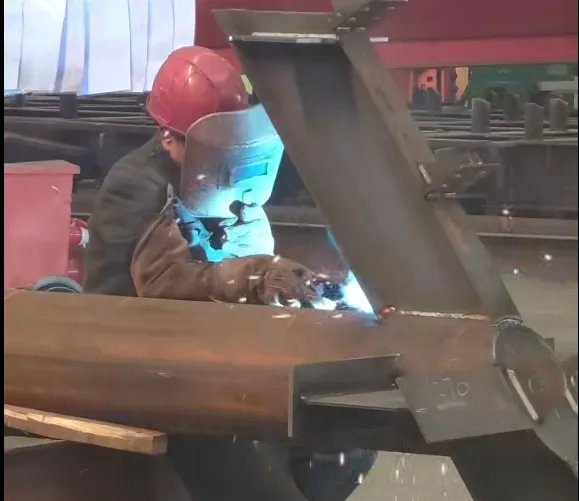

2. Découpe et transformation

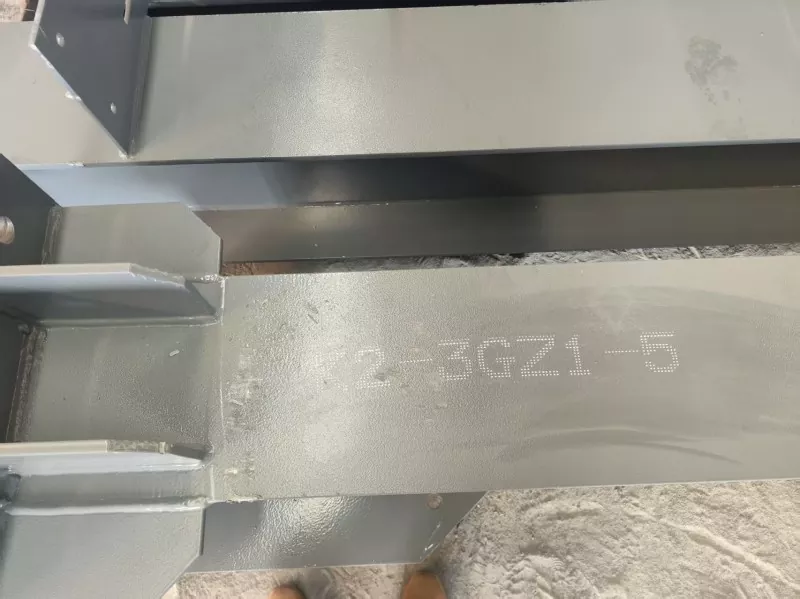

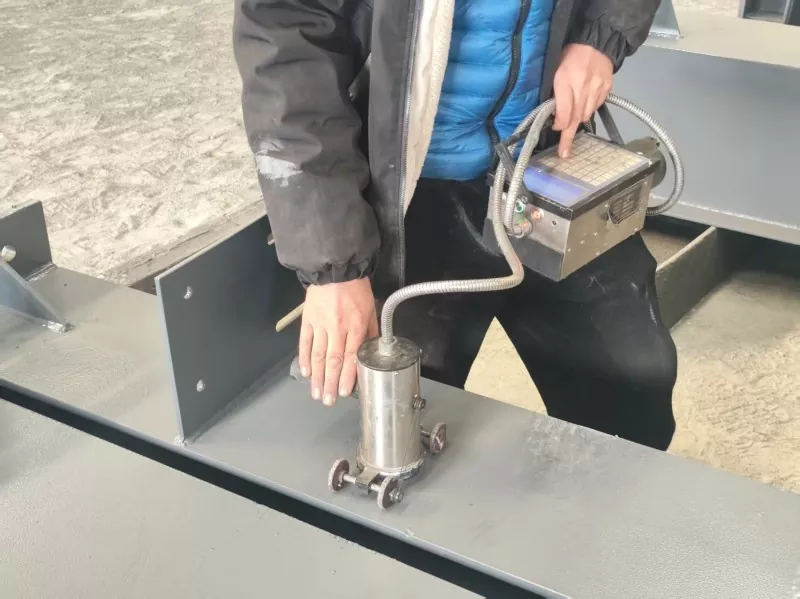

3. Impression laser des numéros de composants

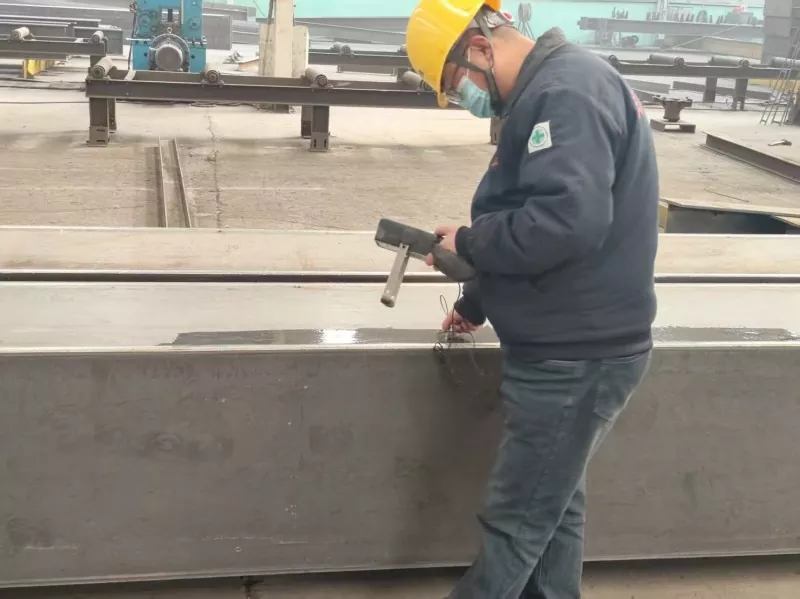

4. Contrôle de qualité

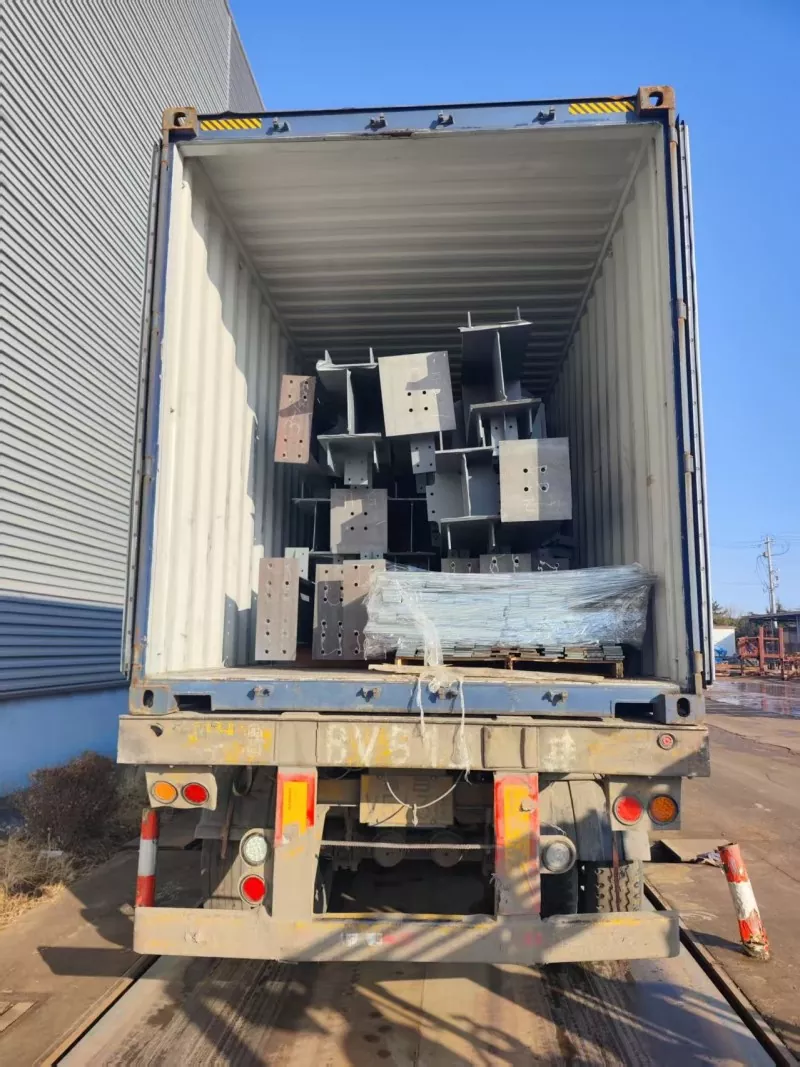

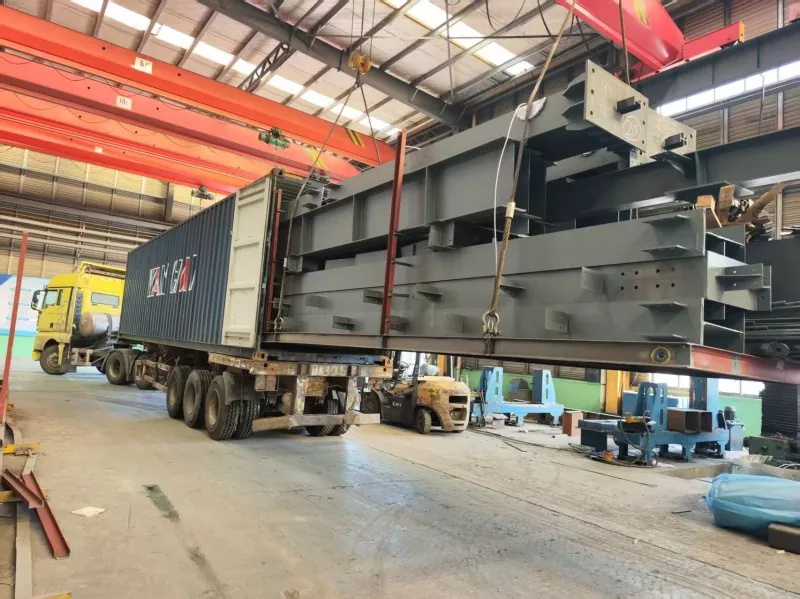

5. Emballage et expédition

Suggestions de conception de nœuds clés

Les colonnes en acier sont les principaux composants porteurs des supermarchés-entrepôts à ossature d'acier. Les suggestions de conception pour les poteaux en acier incluent les aspects suivants :

● Forme de section : on utilise généralement de l'acier en forme de H soudé ou laminé à chaud (série à brides larges). Parfois, des colonnes en forme de caisson ou des colonnes en tube rond sont utilisées dans les zones à forte charge.

● Espacement des colonnes : L'espacement des colonnes longitudinales (dans le sens de la longueur du supermarché) est généralement de 6 à 12 mètres, ce qui est coordonné avec le module d'étagère et la largeur du passage pour chariot élévateur.

● Base de poteau : bases de poteaux à connexion principalement rigides (assemblages par boulons d'ancrage encastrés ou apparents), qui transfèrent les moments de flexion et les forces axiales ; ils doivent résister aux charges de vent et aux forces horizontales des grues (le cas échéant).

● Traitement spécial : En dessous de 1,5 à 2,0 mètres du bas de la colonne, le béton est souvent appliqué à l'extérieur ou des cornières de protection anti-collision sont mises en place pour éviter les dommages dus aux impacts de chariots élévateurs.
