Comment sélectionner un plancher en acier ? Maîtrisez ces principaux types

Le platelage de plancher en acier est l'élément central du système de plancher dansbâtiments à structure métallique. En tant que type de tôle d'acier profilée pour la construction, elle offre une solution sans coffrage et sans étaiement pour les dalles de plancher en béton. Il est laminé par pliage à froid avec des sections ondulées en V, en U ou trapézoïdales. Son numéro de modèle est structuré comme suit : préfixe ("YX" ou "YXB") + hauteur de vague-largeur effective de tangage de vague. Il existe deux systèmes structurels principaux : le platelage de plancher en acier profilé conventionnel (de type ouvert, de type rentrant, de type fermé) et le platelage de plancher en treillis en barres d'acier.

Les planchers en acier profilé conventionnels sont constitués de tôles d'acier galvanisées. Il est posé directement sur les poutres en acier et solidement soudé aux poutres en acier par des goujons pénétrant à travers les tôles d'acier. Il peut supporter le poids propre du béton humide et des charges de construction. Selon les formes de section transversale, il peut être divisé en platelage de sol de type ouvert, en platelage de sol rentrant (de type queue d'aronde) et en platelage de sol de type fermé.

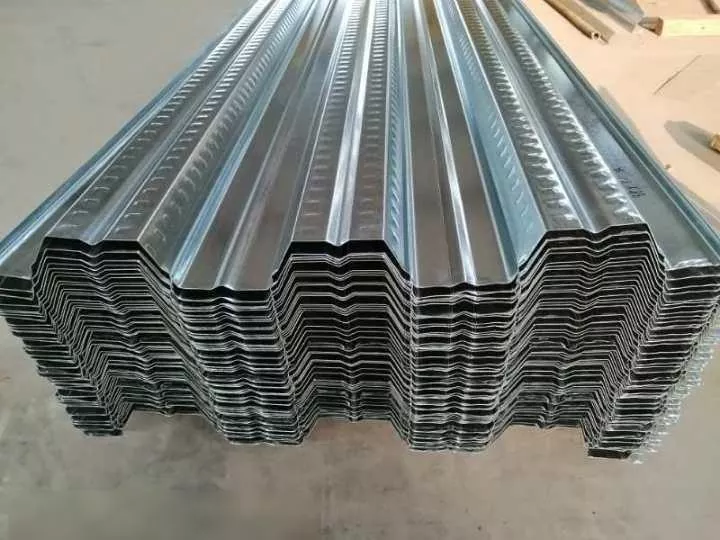

Platelage de sol de type ouvert

Il présente des sections ouvertes en forme de V ou trapézoïdales. Il sert uniquement de coffrage permanent pendant la construction, avec les avantages d'une installation pratique, d'un faible coût et d'une part de marché élevée.

Platelage de sol rentrant (type queue d'aronde)

Il adopte une section transversale en forme de queue d’aronde. Son ouverture inférieure est nettement plus étroite que celle du platelage de type ouvert, ce qui permet un verrouillage mécanique avec le béton. Son principal avantage réside dans une meilleure résistance au feu et des performances anticorrosion.

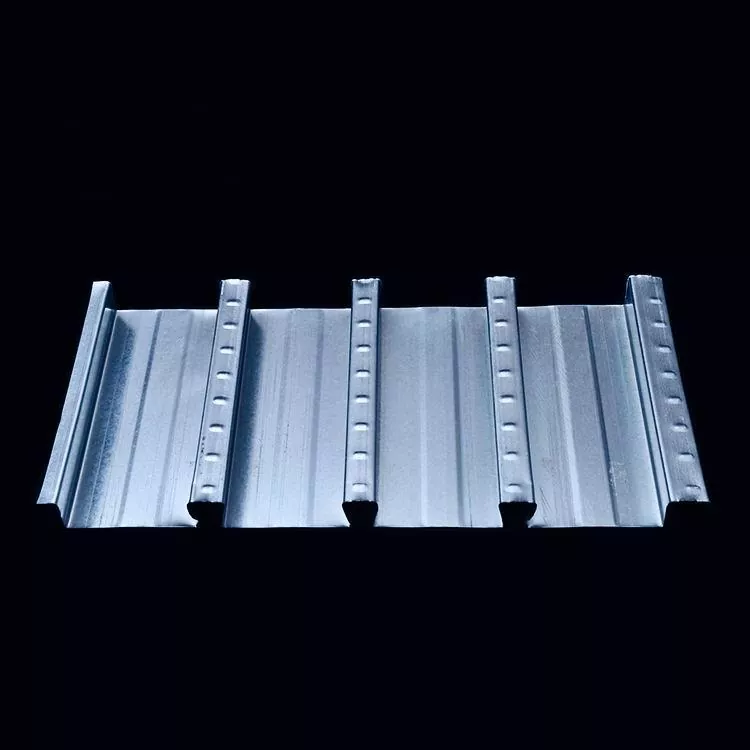

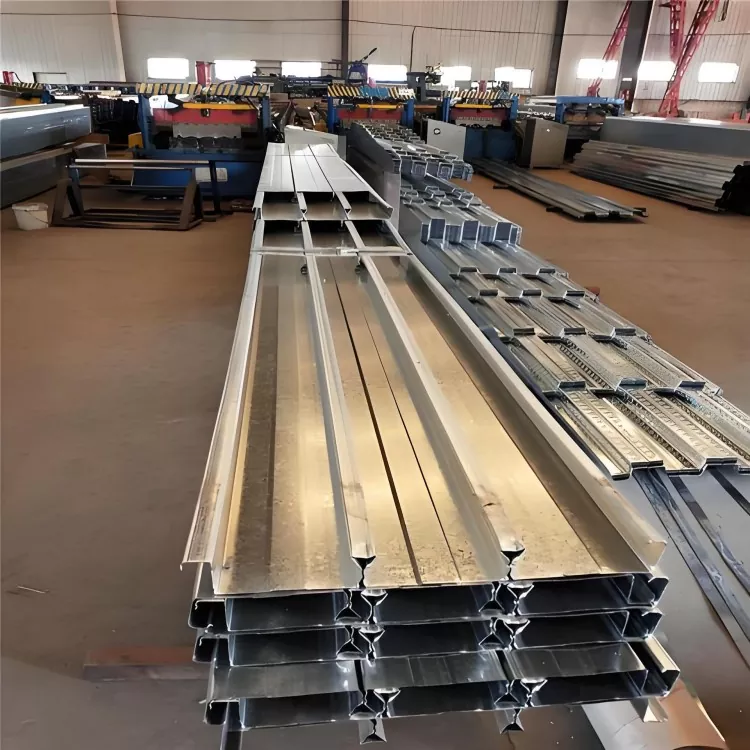

Platelage de sol de type fermé

Il s’agit du type le plus largement utilisé avec des performances globales optimales à l’heure actuelle. Sa section transversale est entièrement fermée afin de pouvoir être entièrement enrobée de béton. Il présente les principaux avantages d’une apparence lisse et soignée et d’une excellente action composite.

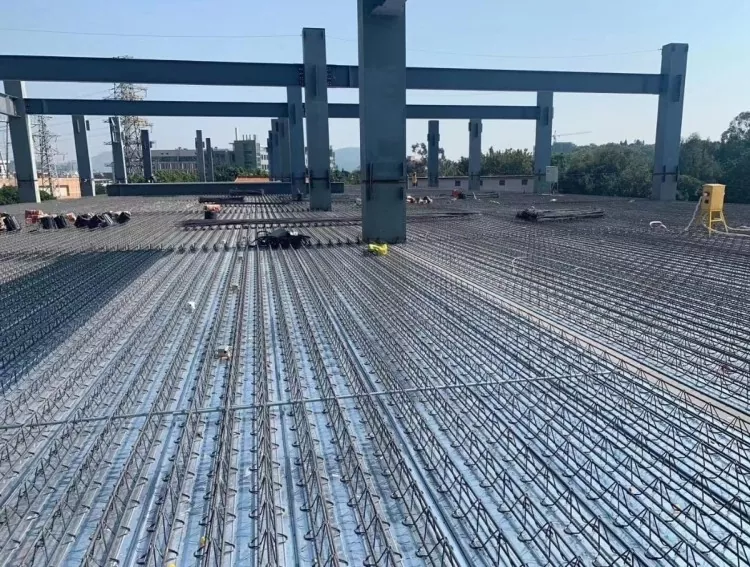

Platelage de plancher en treillis en barres d'acier

Les fermes à barres d'acier sont préfabriquées en usine et intégralement soudées avec des tôles d'acier profilées galvanisées. Sa principale différence par rapport aux planchers de plancher en profilés d'acier conventionnels réside dans la division portante. Le premier permet à ses deux composants de remplir des fonctions respectives, tandis que le second réalise le double objectif d'un seul matériau. Le plancher en treillis en barres d'acier offre une division fonctionnelle claire, des performances plus fiables et un contrôle qualité plus facile. En revanche, les planchers en profilés d'acier conventionnels imposent des exigences plus élevées en matière de liaison de chaque composant.

Le choix du platelage de plancher implique essentiellement une prise en compte raisonnable de la portée, de la charge, de l'efficacité de la construction et du coût global. Parmi les différents types, les terrasses de type ouvert ont le coût le plus bas ; le platelage rentrant offre une résistance supérieure au feu et à la corrosion ; les terrasses de type fermé offrent les meilleures performances globales ; et le platelage en treillis en barres d'acier présente une efficacité de construction élevée et un contrôle de qualité favorable.
