Assemblage de structure en acier sur site + flux de travail de construction de levage intégré + considérations clés

Introduction:Dansconstruction de structures en acier, "l'assemblage au sol + le levage intégral par grue lourde" (assembler la structure entièrement au sol et la mettre en position comme une seule unité à l'aide de grues lourdes) est l'une des méthodes de construction les plus rentables, sûres et de qualité contrôlée disponibles aujourd'hui.

Par rapport à « l'assemblage libre à haute altitude » (assemblage de composants pièce par pièce en hauteur dans les airs), cette méthode réduit considérablement les travaux dangereux en hauteur, abaisse les taux de défauts de soudage et contrôle efficacement la déformation structurelle. Cependant, cela nécessite une préparation stricte du site au sol, une configuration de gabarit d'assemblage de haute précision, des calculs d'ingénierie de levage rigoureux et une signalisation et une commande sans faille sur site.

Vous trouverez ci-dessous un guide technique complet et standardisé pourstructure métallique sur siteassemblage et levage intégral – structurés avec des flux de travail clairs et des exigences techniques pratiques et simples pour une référence facile.

I. Aperçu de base de la méthode de construction

Logique du flux de travail de construction : Préfabrication en usine de composants en acier en sections → Assemblage au sol sur site sur gabarits → Correction du soudage, inspection des soudures (CND) et retouches de peinture → Levage intégral d'une seule pièce en position → Fixation et alignement structurel.

Avantages clés

•  Travail au sol : les opérations principales sont effectuées au sol, ce qui réduit considérablement les risques de chute et les dangers à haute altitude.

• Qualité contrôlable : l'assemblage, le soudage et l'alignement s'effectuent dans un environnement au sol stable et accessible, garantissant une précision et une qualité de construction supérieures.

•  Haute efficacité de construction : le soudage et le boulonnage à haute altitude sont minimisés, ce qui accélère considérablement la progression de la construction.

Limites

• Grande zone d'assemblage requise : nécessite une zone au sol spacieuse, plane et bien compactée pour l'assemblage sur site.

• Équipement lourd et contrôles stricts : nécessite des grues de levage de fort tonnage et des calculs techniques stricts pour les conditions de levage et la capacité de charge du sol.

Scénarios applicables

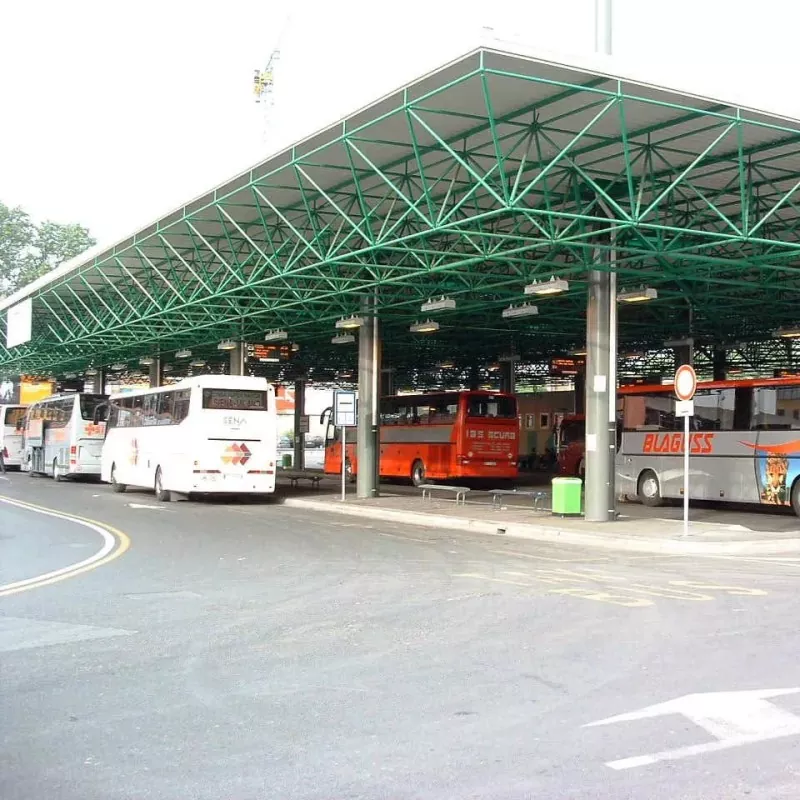

Construction de structure métallique en chantier ouvert, tels que les fermes en acier de grande portée, les modules de toit en acier, les cadres en acier à plusieurs travées et les assemblages de poutres de grue robustes.

II. Flux de travail de construction standardisé complet

Flux de processus standard : Préparation de la construction → Nivellement et compactage du site → Configuration et acceptation du gabarit d'assemblage → Réception et réinspection des composants → Assemblage au sol → Travaux de soudage → Test de soudure (CND) et retouche de peinture anticorrosion → Configuration des anneaux de levage et du gréement → Test de levage d'essai → Levage intégral formel → Positionnement, réglage fin et fixation temporaire → Revérification des axes et de l'élévation de la grille → Connexion et fixation permanentes → Retrait du gréement → Acceptation du projet → Gabarit d'assemblage Démantèlement

1. Préparation initiale de la construction (étape la plus critique)

Si la préparation préliminaire est inadéquate, des problèmes tels qu'une déformation structurelle, un renversement ou des erreurs dimensionnelles peuvent facilement survenir lors de l'assemblage et du levage. Concentrez-vous strictement sur ces 4 tâches principales :

•  Planifiez d'abord : préparez un schéma de levage dédié. Pour les opérations à haut risque et supercritiques, l’examen par des experts et l’approbation formelle sont obligatoires. Effectuez des calculs techniques détaillés pour les conditions de fonctionnement de la grue, les contraintes des membres, la capacité portante au sol et les charges aux points de levage.

• Vérification des matériaux et des documents : inspectez les certificats de conformité d'usine, les rapports de tests d'usine (MTR), les enregistrements de tests non destructifs (CND) d'usine et les feuilles de vérification dimensionnelle. Empêcher strictement tout composant non conforme de pénétrer sur le chantier.

• Planification de l'aménagement du site : désignez clairement des zones séparées pour le stockage des composants, les travaux d'assemblage au sol et le déplacement de la grue/le positionnement des stabilisateurs. Pour les fondations en sol meuble, creuser et remplacer par un remblai solide, compacter et paver/durcir le sol à l'avance.

•  Briefing sur la sécurité du personnel : les soudeurs, les grutiers, les signaleurs et les monteurs doivent détenir des certificats de qualification valides. Organiser des séances d'information approfondies sur la sécurité et les techniques pour tous les travailleurs, en clarifiant les responsabilités individuelles et les interdictions de sécurité.

2. Configuration et acceptation du gabarit d'assemblage

Le gabarit de montage (bâti de support au sol) est indispensable à la précision du montage. Les assemblages occasionnels ou de mauvaise qualité, les ossatures de fortune sont strictement interdites !

• Utilisez de l'acier de construction standard : fabriquez des gabarits à l'aide de sections en acier conformes aux normes nationales pour garantir une rigidité et une stabilité adéquates, empêchant ainsi le tassement du sol, la déflexion structurelle ou les secousses après le chargement.

•  Implantation et positionnement précis : tracez avec précision les lignes de guidage ; contrôler strictement les axes de la grille, l'élévation et la planéité. Pour les composants de grande portée, installez une pré-chambre (une courbe intentionnelle vers le haut) conformément aux spécifications de conception pour contrecarrer l'affaissement futur sous les charges de service.

• Inspection et approbation dédiées : une inspection spécialisée doit être effectuée une fois la configuration du gabarit terminée. Enregistrez et archivez toutes les mesures dimensionnelles, d’élévation et de planéité. Le gabarit ne peut être utilisé qu'après approbation formelle

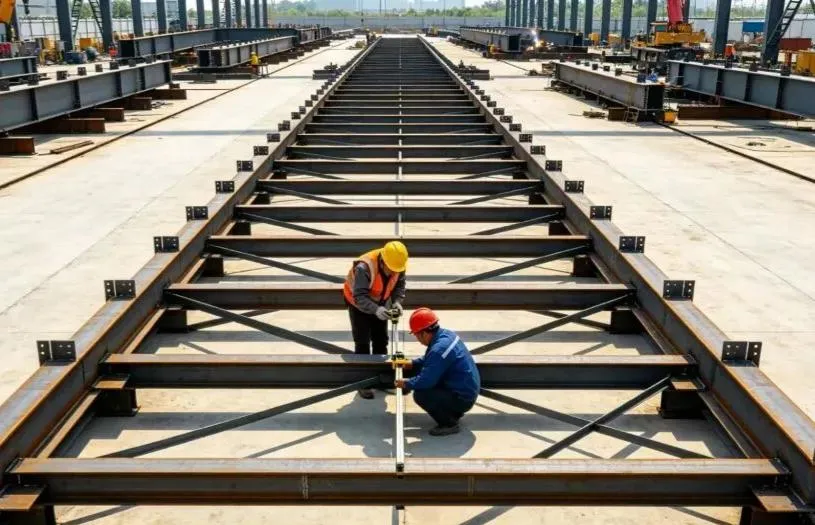

3. Livraison des composants et assemblage au sol

L'assemblage au sol est le processus clé pour contrôler la qualité structurelle globale. Un contrôle précis est essentiel :

• Inspection des composants entrants : inspectez chaque composant à son arrivée pour vérifier son apparence, sa déformation lors du transport, ses revêtements de protection et l'alignement des trous de boulons. Redresser et corriger les déformations mineures avant l'assemblage.

• Positionnement et réglage du gabarit : après avoir placé les composants sur le gabarit, utilisez des vérins hydrauliques et des câbles de haubanage pour affiner et contrôler strictement la portée, les lignes d'axe, l'élévation, l'écartement des racines (écart d'ajustement des joints) et l'alignement vertical.

•  Soudage par pointage par des soudeurs certifiés : les soudeurs certifiés doivent effectuer du pointage (soudures de maintien temporaire). La longueur du point de soudure et la taille des pattes du congé doivent répondre aux normes techniques, évitant ainsi la porosité, les fissures et autres défauts de soudage.

•  Soudage symétrique et soulagement des contraintes : le soudage formel doit suivre strictement les principes du « soudage symétrique » et du « soudage en arrière » (soudage en segments courts alternés) pour libérer uniformément les contraintes thermiques et minimiser la déformation. Pour les tôles d'acier épaisses, appliquez strictement des contrôles de température de préchauffage et entre passes.

• Vérification après assemblage : une fois l'assemblage terminé, mesurez à nouveau minutieusement les dimensions globales, les valeurs de cambrure et la rectitude latérale pour garantir la pleine conformité avec les codes d'ingénierie et les dessins de conception.

4. Inspection des soudures et retouches de peinture anticorrosion

•  Tests non destructifs (CND) : effectuez des tests par ultrasons (UT) ou des tests radiographiques (RT) selon les spécifications de conception. Toute soudure non conforme doit être complètement creusée, ressoudée et testée à nouveau jusqu'à ce qu'elle soit qualifiée à 100 %.

•  Nettoyage et repeinture des soudures : meulez les joints soudés en douceur, éliminez la rouille, les scories et les éclaboussures, et appliquez rapidement un apprêt anticorrosion et une couche de finition correspondants pour garantir un système de revêtement protecteur continu et intact.

• Protection des surfaces : protège les surfaces de contact par friction des boulons à haute résistance, les trous de boulons et les couches de peinture finies contre les éclaboussures de soudure, la contamination par la graisse/huile et les rayures mécaniques.

5. Points de levage et sélection du gréement

Règle de sécurité pour le levage du noyau : ne modifiez jamais les points de levage sans autorisation, ne mélangez jamais des gréements dépareillés et ne soumettez jamais les composants à des forces inappropriées.

•  Utilisez des oreilles de levage conçues : utilisez toujours des oreilles de levage préconçues et conçues en usine (œillets à coussinet). Le soudage sur site non approuvé ou le perçage de trous pour des points de levage de fortune sont strictement interdits. Toutes les soudures des pattes de levage doivent subir une inspection CND à 100 %.

• Calcul de la capacité de gréement : sélectionnez des câbles en acier, des manilles et des élingues de levage strictement en fonction des charges calculées, en intégrant des facteurs de sécurité de charge dynamique. La surcharge est strictement interdite.

•  Protecteurs d'angle : installez des protecteurs d'angle (adoucissants/protège-bords) à tous les coins et bords tranchants des éléments en acier pour empêcher les câbles métalliques d'être coupés ou endommagés.

• Renforcement temporaire : ajoutez des entretoises/éléments de contreventement temporaires aux sections structurellement minces ou à parois minces (telles que les fermes longues) pour éviter la torsion, le flambage ou la déformation locale pendant le levage.

6. Test de levage d'essai (ne doit jamais être ignoré)

L'ascenseur d'essai constitue la dernière barrière défensive contre les accidents de levage.

•   Soulever et survoler : soulevez doucement le composant à 200 – 300 mm du gabarit d'assemblage et maintenez-le suspendu dans les airs pendant 5 à 10 minutes.

•  Inspection complète : inspectez minutieusement : les conditions de charge aux points de levage, la déformation du gréement, la déflexion globale et locale des éléments, la stabilité de la grue, le tassement du sol sous les stabilisateurs et toute interférence ou accroc sur le gabarit.

• Abaissement immédiat en cas d'anomalie : si un bruit inhabituel, une distorsion structurelle ou un tassement excessif du sol est observé, abaissez immédiatement le composant sur le gabarit. Le levage formel ne peut avoir lieu qu'après l'approbation des mesures correctives.

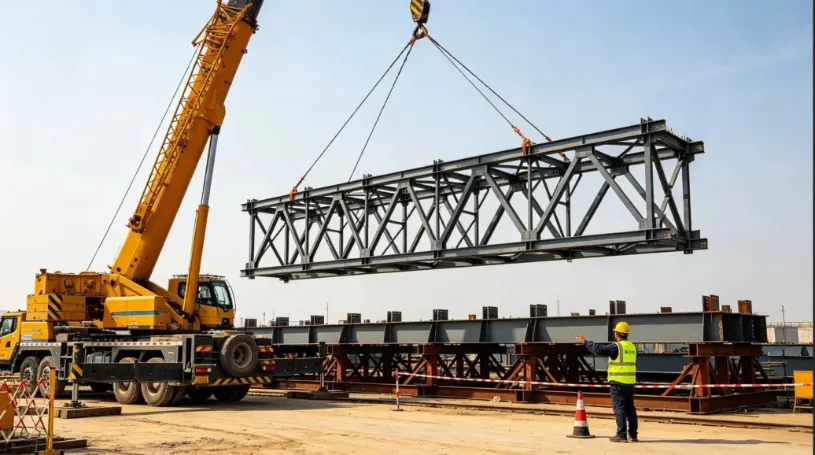

7. Levage, positionnement et fixation temporaire d'un assemblage complet

•  Signalisation unifiée par une seule personne : les opérations doivent être dirigées par un seul commandant de signalisation désigné à l'aide de signaux manuels et de commandes vocales standardisés. La signalisation à plusieurs personnes et les opérations chaotiques sont strictement interdites.

• Mouvements fluides de la grue : le levage, l'orientation (oscillation) et le relevage (déchargement de la flèche) doivent rester fluides et lents tout au long du processus. Évitez les arrêts brusques, les virages serrés ou les charges de choc. L'équipe au sol doit utiliser des lignes d'accroche (cordes de guidage) pour stabiliser l'orientation du composant et éviter toute collision avec les structures existantes.

• Positionnement et support temporaire immédiat : une fois installé sur les supports permanents, affinez avec précision les axes de la grille, l'élévation et l'aplomb vertical. Installez immédiatement des entretoises de support temporaires et serrez les haubans.

• Ligne rouge de sécurité de base : ne relâchez jamais le crochet de la grue jusqu'à ce que lestructure en acierforme un système structurel stable et autoportant.

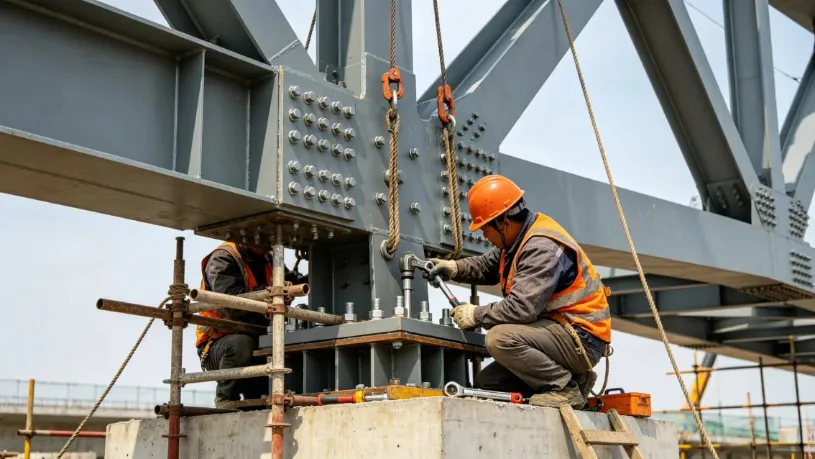

8. Travaux de raccordement permanent et de finition

•  Le boulonnage à haute résistance d'abord : donnez la priorité à la fixation par boulons à haute résistance. Respectez strictement la séquence de serrage en deux étapes : « Serrage initial → Serrage final au couple ». Marquez clairement chaque boulon après le serrage final pour éviter les boulons manqués, desserrés ou trop serrés.

•  Soudage d'épissure sur site : effectuez des soudures bout à bout et d'épissure sur site en couches multi-passes, et effectuez des tests non destructifs (CND) rapidement une fois terminés.

• Remesure structurelle globale : mesurez à nouveau toutes les dimensions globales, les élévations et les valeurs de déflexion. Une fois certifié conforme, démontez en toute sécurité l’équipement de levage, les supports temporaires et le gabarit d’assemblage au sol.

• Réparation et remise du revêtement : retouchez tous les revêtements anticorrosion et ignifuges endommagés sur les zones affectées pour terminer l'installation.

III. Précautions critiques sur site (principaux pièges à éviter)

1. Points de contrôle de la qualité de l'assemblage

•  Fondation du gabarit solide : le sol sous le gabarit d'assemblage doit être ferme, compacté et de niveau. Les travaux de montage sont strictement interdits sur sol meuble ou gorgé d'eau par temps de pluie afin d'éviter des tassements irréguliers.

•  Contrôle strict du pré-cambrage : définissez avec précision le pré-cambrage (courbe ascendante intentionnelle) pour les éléments de grande portée en fonction des valeurs de conception. Vérifiez à nouveau les mesures avant et après l’assemblage pour éviter un affaissement vers le bas après le montage.

•  Restrictions de soudage en cas de conditions météorologiques extrêmes : arrêtez immédiatement le soudage à l'air libre en cas de vent fort, de pluie, de neige ou de températures glaciales. Assurez-vous que les surfaces en acier humides sont soigneusement séchées avec des chalumeaux chauffants avant de reprendre le soudage.

•  Protégez les surfaces de friction des boulons à haute résistance : protégez strictement les surfaces de friction en contact avec les boulons. Le meulage, la contamination par l'huile ou les brûlures par projections de soudure sont strictement interdits, garantissant ainsi que le coefficient de glissement répond aux normes d'ingénierie.

2. Lignes rouges de sécurité de levage obligatoires

•  Interdictions météorologiques : le levage est strictement interdit en cas de vents forts de Force 6 et supérieure (vitesse du vent ≥ 10,8 m/s), de brouillard dense, de fortes pluies ou lorsque l'éclairage nocturne est inadéquat.

• Support des stabilisateurs de grue : les stabilisateurs de grue doivent être entièrement soutenus par d'épaisses plaques de répartition de charge en acier sur un sol solide et vérifié pour empêcher le basculement de la grue ou la perforation des stabilisateurs.

• Zone d'exclusion de sécurité rigide : établissez une barrière rigide et une zone d'exclusion claire dans le rayon de travail de la grue. Il est strictement interdit au personnel non autorisé d’entrer, de traverser ou de séjourner dans la zone.

• Inspection du gréage avant le quart de travail : inspectez tous les équipements de levage, le matériel de gréage et les câbles métalliques avant chaque quart de travail. Remplacez-le immédiatement si des brins de fil cassés, une usure excessive ou des plis/déformations dépassent les limites autorisées.

3. Risques courants et mesures préventives

•  Déformation excessive des composants : cambrure de conception prédéfinie, ajoutez des entretoises de renfort temporaires, suivez des séquences de soudage symétriques et effectuez des contrôles de charge complets des conditions de levage.

•  Défaillance d'arrachement des cosses de levage : effectuez une conception structurelle spécialisée pour les cosses de levage, garantissez un soudage à pénétration totale avec une inspection CND à 100 % et interdisez strictement les points de levage de fortune non approuvés.

• Tassement ou basculement du sol de la grue : vérifiez et durcissez le sol à l'avance, placez de lourdes plaques d'acier sous les stabilisateurs et surveillez le tassement du sol pendant l'essai de levage.

•  Instabilité structurelle après la mise en place : installez rapidement des haubans et des entretoises de support temporaires, en appliquant strictement le principe : "Ne relâchez jamais le crochet de la grue avant que la structure ne soit sécurisée."

• Boulonnage à haute résistance de qualité inférieure : protégez strictement les surfaces de contact par friction, appliquez des procédures de serrage au couple standardisées, et inspectez et marquez en couleur chaque boulon individuel une fois terminé.

IV. Résumé

La logique de gestion fondamentale deassemblage de structure en acier sur siteet le levage intégral peuvent être résumés comme suit : assemblage au sol de précision, contrôle de gabarit rigide, calcul de levage rigoureux, levage fluide et régulier, et ne jamais relâcher le crochet avant de le sécuriser.

En gérant strictement les quatre piliers critiques (qualité du gabarit, déformation du soudage, conditions de charge de levage et stabilité structurelle temporaire), les défauts de construction et les accidents de sécurité les plus courants peuvent être évités, offrant ainsi une solution sûre, fiable et efficace pour l'ingénierie des structures en acier de grande portée.
