Normes de processus de construction pour les structures en acier (cadres en acier)

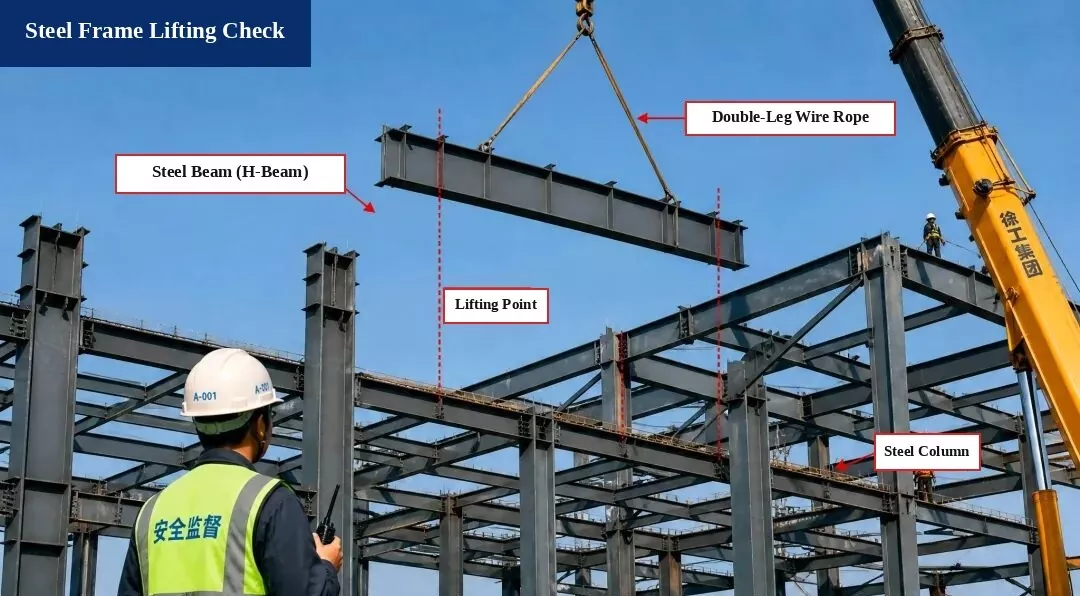

1. Vérification du levage du cadre en acier (calcul du levage)

Étiquettes de photos extraites :Partie levée : Poutre en acier (poutre en H) | Élingue de levage : élingue en câble métallique à double branche | Position du point de levage | Colonne à ossature d'acier | Superviseur de sécurité (casque A-001) | Grue : Groupe XCMG

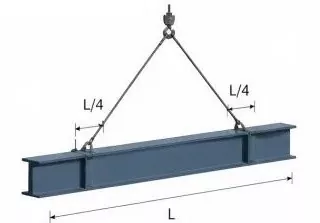

I. Schéma de levage

Membre:Poutre en acier H500×200×10×16, Longueur L = 12,0 m

Points de levage :Réglé à L/4 de chaque extrémité de la poutre

Angle d'élingue :α ≈ 60°

II. Calcul de charge

1. Poids propre de la poutre :
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Facteur de charge dynamique :Prenez 1.1

3. Poids des élingues :Ignoré (négligeable)

4. Charge de levage totale :
P = G × 1,1 = 219,9 kN

5. Tension de l'élingue (charge équilibrée) :
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Contrôle de sécurité du harnais

1. Type d'élingue :Câble en acier φ20, charge de rupture Fb = 360 kN

2. Facteur de sécurité (n) :
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Répond aux exigences standards !

Vérifiez la conclusion :
L'opération de levage est sécuritaire et répond aux exigences du code.

Normes de référence

• Code pour la construction de structures en acier (GB 50755-2012)

• Code technique pour la sécurité du levage et du levage dans la construction (JGJ 276-2012)

Notes de sécurité :

1. Vérifiez la poutre en acier, les câbles métalliques et les outils de levage avant de soulever pour vous assurer qu'ils sont sûrs et fiables.

2. Désignez une personne dédiée pour diriger le processus de levage. Personne ne peut se tenir sous la poutre levée.

3. Arrêtez immédiatement les travaux de levage lorsque la vitesse du vent atteint le niveau 6 ou plus.

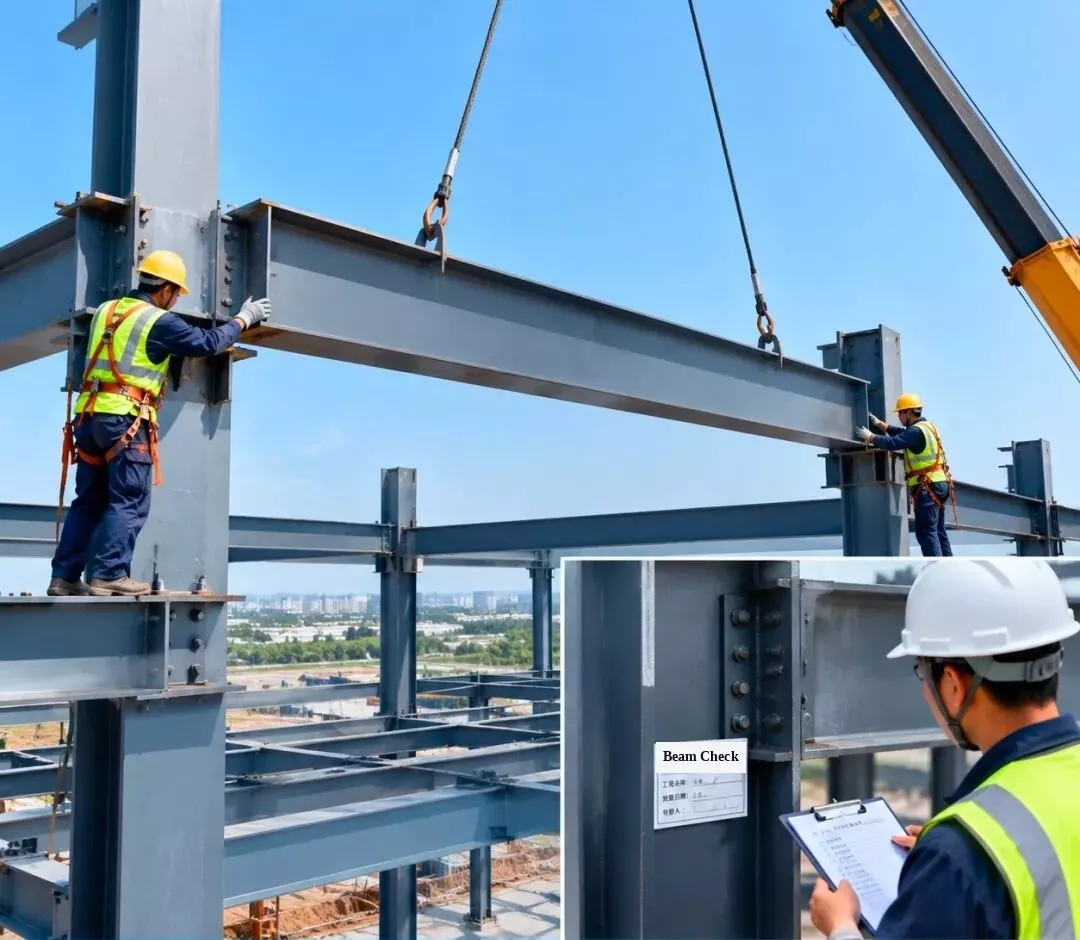

2. Installation et inspection de la charpente en acier — Installation des poutres en acier

Soulevez la poutre en acier dans sa position prévue, puis inspectez et approuvez les joints de connexion pour vous assurer que la qualité de l'installation répond aux exigences de conception.

[Étiquette insérée sur la colonne : Inspection de l'installation des poutres en acier | Nom du projet : Atelier #1 | Date d'inspection | Inspecteur]

3. Installation et inspection de la charpente en acier — Installation des fermes de toit en acier

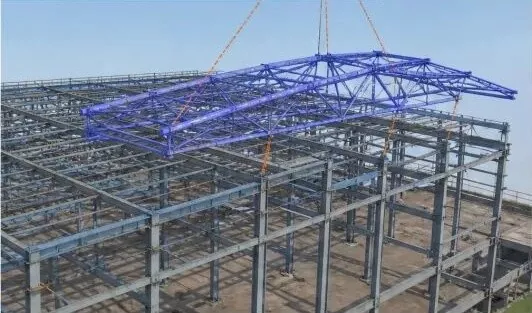

1. Simulation BIM 3D :Simulez l'installation des fermes de toit en acier pour améliorer le plan de levage et l'ordre d'installation.

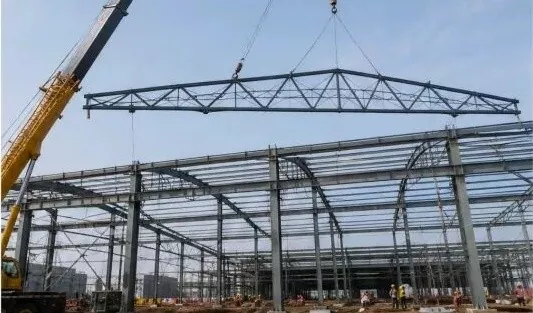

2. Levage des fermes de toit :Utilisez un camion-grue pour soulever la ferme et placez-la lentement en position tout en la gardant en équilibre.

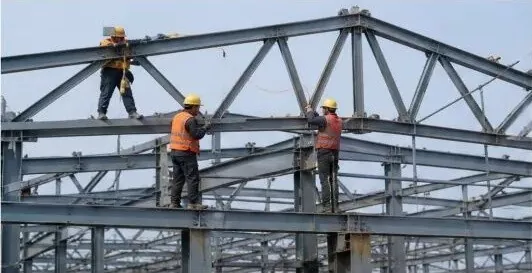

3. Positionnement et fixation temporaire :Une fois la ferme de toit en place, fixez-la temporairement et ajustez sa position et sa hauteur (élévation).

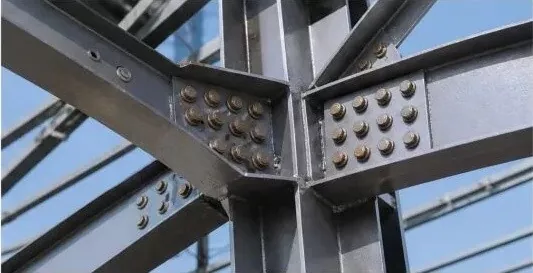

4. Connexion par boulon à haute résistance :Serrez les boulons à haute résistance selon les règles de conception pour garantir une connexion solide.

5. Inspection de l'installation :Vérifiez la hauteur des fermes, la portée, la flexion (déflexion) et l'alignement vertical pour vous assurer qu'elles respectent le code.

6. Dossier d'inspection :Après avoir réussi l'inspection, remplissez le formulaire d'enregistrement et passez à l'étape de construction suivante.

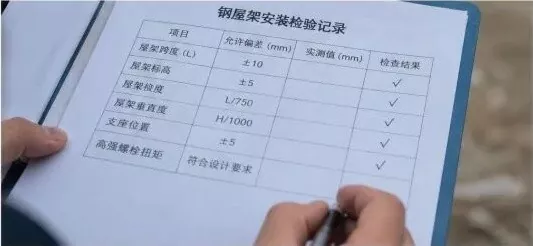

Dossier d'inspection de l'installation des fermes de toit en acier

Article d'inspection	Erreur autorisée (mm)	Valeur mesurée (mm)	Vérifier le résultat
Portée des fermes (L)	±10	—	√ (Réussi)
Hauteur de la ferme (élévation)	±5	—	√ (Réussi)
Flexion des fermes (déviation)	L/750	—	√ (Réussi)
Alignement vertical des fermes	H/1000	—	√ (Réussi)
Poste de soutien	±5	—	√ (Réussi)
Couple de boulon à haute résistance	Répond aux exigences de conception	—	√ (Réussi)

Points de contrôle clés :

Vérifier toutes les pièces d'acier entrantes sur place pour vérifier leur type, leur taille et la qualité des soudures ;
Utiliser un plan de levage sécuritaire et pratique pour assurer la sécurité du levage ;
Ajustez et fixez la ferme juste après sa mise en place ;
Serrez correctement tous les boulons à haute résistance et testez leur couple selon le code ;
Effectuez une inspection complète pour vous assurer que la structure installée répond à toutes les exigences de conception et du code.

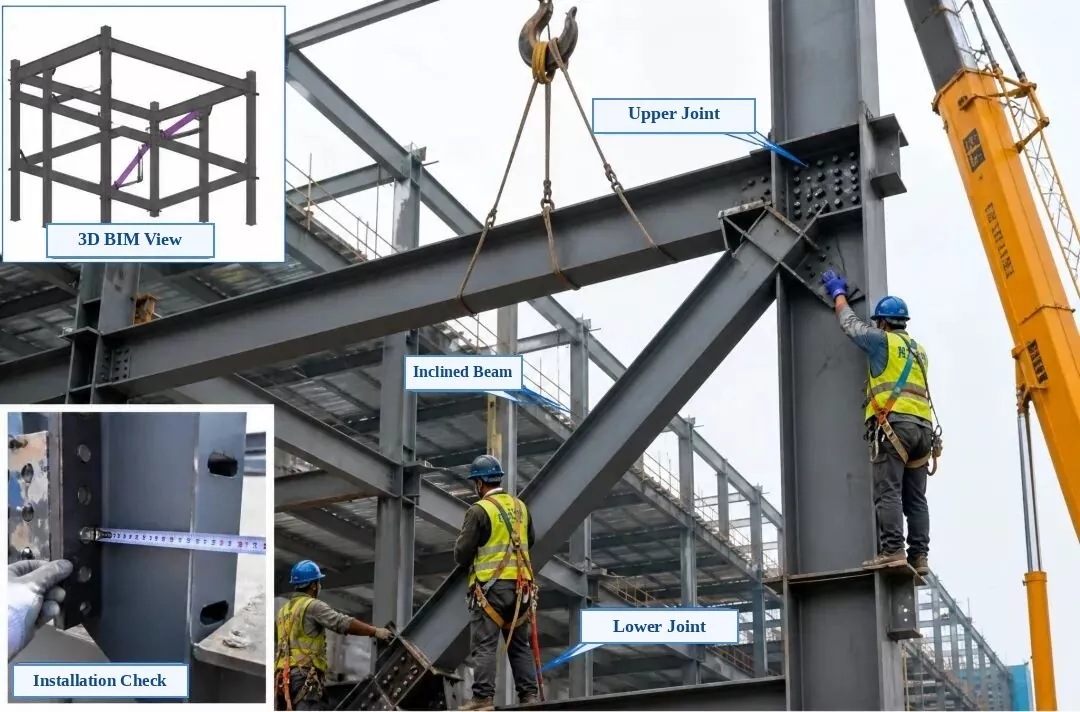

4. Installation et inspection de la charpente en acier — Installation de poutres en acier inclinées

Étiquettes de photos extraites :Encart supérieur gauche : Vue BIM 3D | Encart en bas à gauche : vérification de l'installation | Photo principale : Joint de connexion supérieur, poutre en acier inclinée (entretoise diagonale), joint de connexion inférieur

Installation et inspection de la charpente en acier — Installation de poutres en acier inclinées

1. Vérification préalable à l'installation :Vérifiez le numéro de pièce, la taille, la position des trous de boulons et la direction de la plaque de connexion. Assurez-vous que les surfaces de contact sont planes, propres et exemptes de bavures ou d'huile.

2. Levage et positionnement :Utilisez deux points de levage pour soulever lentement la poutre inclinée et la mettre en place. Fixez-le temporairement et assurez-vous que les joints supérieur et inférieur s'alignent précisément avec la colonne et la poutre en acier.

3. Alignement et ajustement :Ajustez la position de la ligne centrale, la hauteur et l'alignement vertical de la poutre inclinée pour répondre aux exigences de conception. Terminez la connexion permanente après l'alignement.

4. Méthode de connexion :Connectez-vous avec des boulons à haute résistance. Serrez-les uniformément du centre vers l'extérieur des deux côtés comme l'exige la conception, et marquez chaque boulon une fois le serrage final passé avec succès.

5. Inspection de l'installation :Vérifiez la position de l'axe central, la hauteur, l'alignement vertical, l'étanchéité du contact de la plaque et la qualité du serrage des boulons. Tout doit être conforme au Code d'acceptation de la qualité de construction des structures en acier (GB 50205).

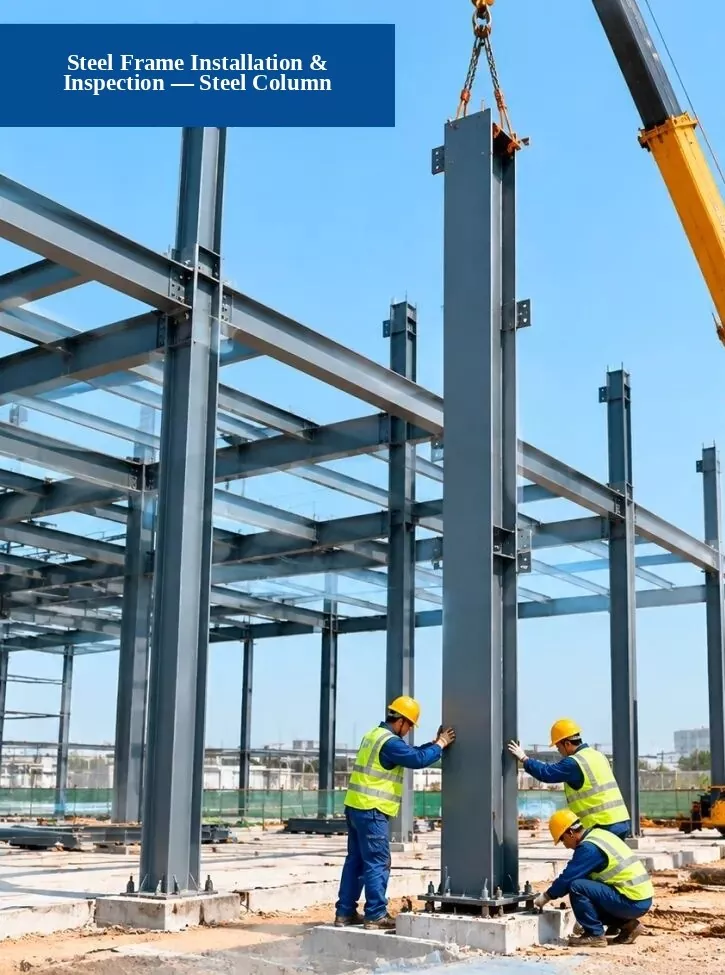

5. Installation et inspection du cadre en acier — Installation des colonnes en acier

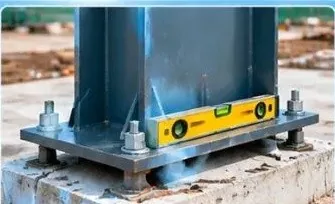

1. Vérification des fondations :Vérifiez si la position des boulons d'ancrage, la hauteur de la fondation et les dimensions de la fondation répondent aux exigences de conception.

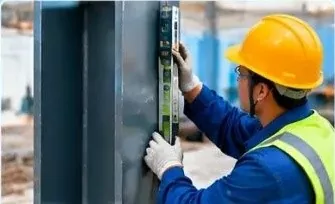

2. Vérification de l'alignement vertical :Utilisez une station totale, un plomb laser ou un niveau à règle pour vérifier la rectitude (verticale) de la colonne en acier.

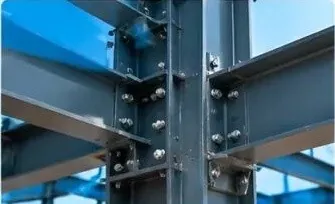

3. Contrôle de la qualité de la connexion :Vérifiez si les boulons, les soudures et les plaques de connexion à haute résistance répondent aux exigences standard.

Processus de construction :1. Travaux de préparation → 2. Soulever et placer la colonne en acier → 3. Installer et sécuriser → 4. Inspection et acceptation

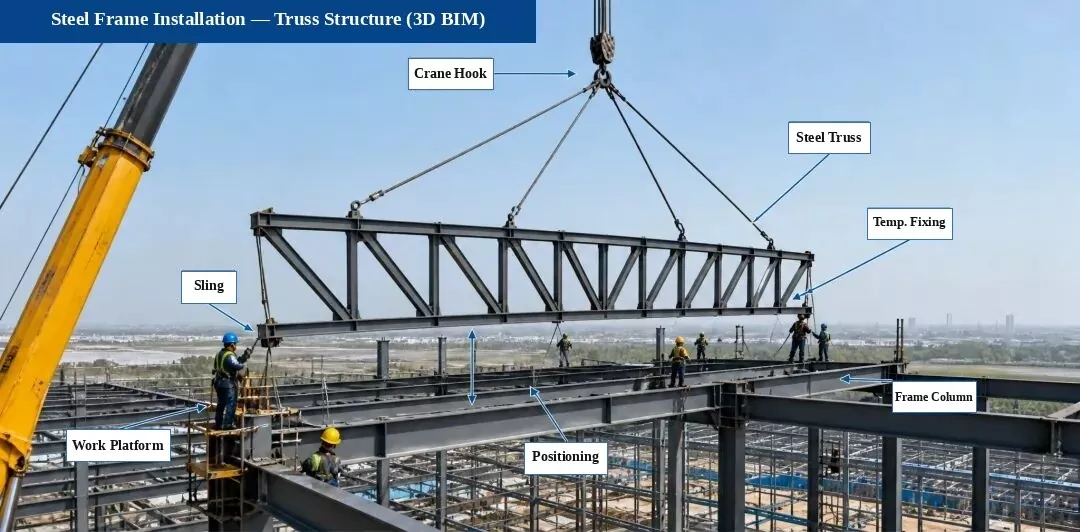

6. Installation du cadre en acier — Installation de la structure en treillis (schéma BIM 3D)

Déroulement du processus d'installation :Relevé et marquage → Vérification du support → Soulever et placer → Fixation temporaire → Alignement et réglage → Connexion par boulon à haute résistance → Soudage (si nécessaire)

Points d'installation clés :

Avant de soulever, vérifiez à nouveau l'axe du support, la hauteur et la position des pièces encastrées ;
Fixez des cordes de guidage du vent (staglines) pendant le levage pour maintenir la ferme stable ;
Ajustez et fixez temporairement la ferme juste après son placement pour éviter toute flexion ou déformation ;
Les connexions boulonnées à haute résistance doivent respecter les règles de conception et de code et être serrées au couple requis ;
La qualité de la soudure doit répondre aux règles du Code d'acceptation de la qualité de construction des structures en acier (GB 50205).

Points d'inspection clés (photos du site) :

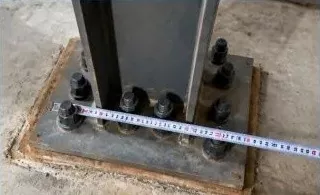

1. Support et contrôle conjoint

Vérifiez les positions et les hauteurs des boulons de support, des plaques de calage et des pièces encastrées pour vous assurer qu'ils répondent aux exigences de conception.

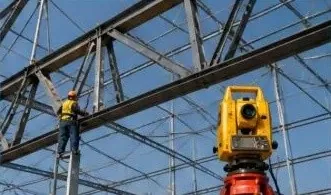

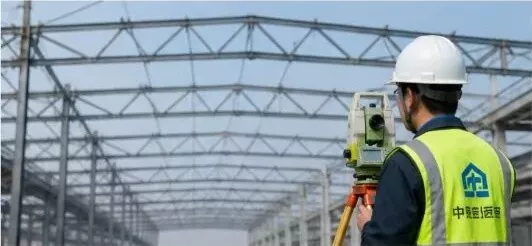

2. Vérification de l'alignement des fermes

Utilisez une station totale pour mesurer la ligne médiane, la hauteur et la flexion de la ferme, et effectuez des ajustements d'alignement.

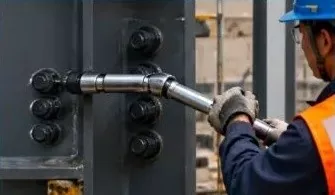

3. Vérification des boulons à haute résistance

Vérifiez le nombre, la taille et le couple des boulons à haute résistance et testez-les à nouveau comme l'exige le code.

Note:La structure en ferme de ce projet est pré-assemblée en usine et levée en sections sur place pour garantir une installation précise, la qualité et la sécurité.

7. Installation et inspection de la charpente en acier et des tôles de toit profilées

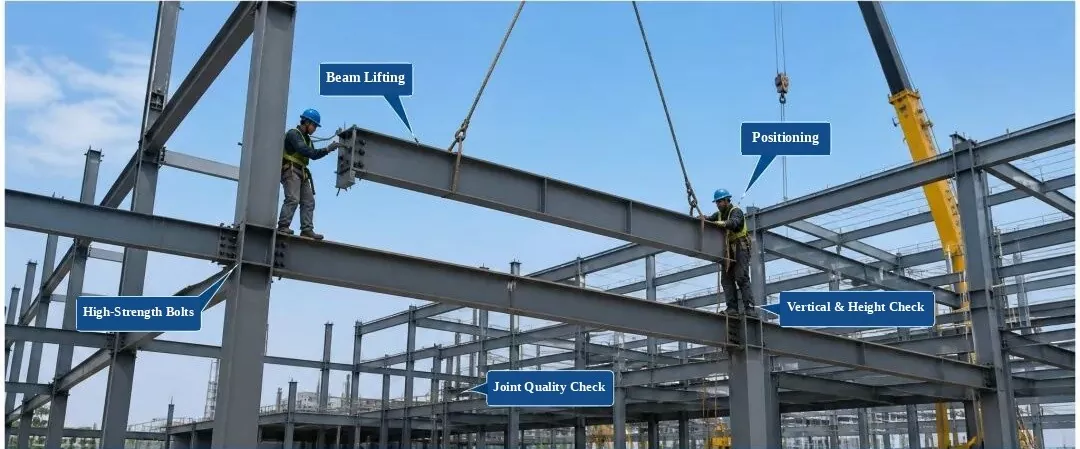

Installation et inspection du cadre en acier

(Étiquettes : levage de poutres, positionnement, boulons à haute résistance, contrôle vertical et en hauteur, contrôle de qualité des joints)

1. Vérification des pièces entrantes :Vérifiez la qualité du matériau, sa taille, son état de surface et sa rectitude. Installez uniquement après avoir passé l'inspection.

2. Contrôle des processus :Contrôlez le positionnement des pièces, la hauteur, l’alignement vertical et le serrage des boulons pendant l’installation.

3. Éléments d'inspection :Position de la ligne centrale, hauteur, alignement vertical, planéité de la surface et qualité de la connexion des boulons.

4. Norme de qualité :Doit répondre au Code d'acceptation de la qualité de construction des structures en acier (GB 50205-2020).

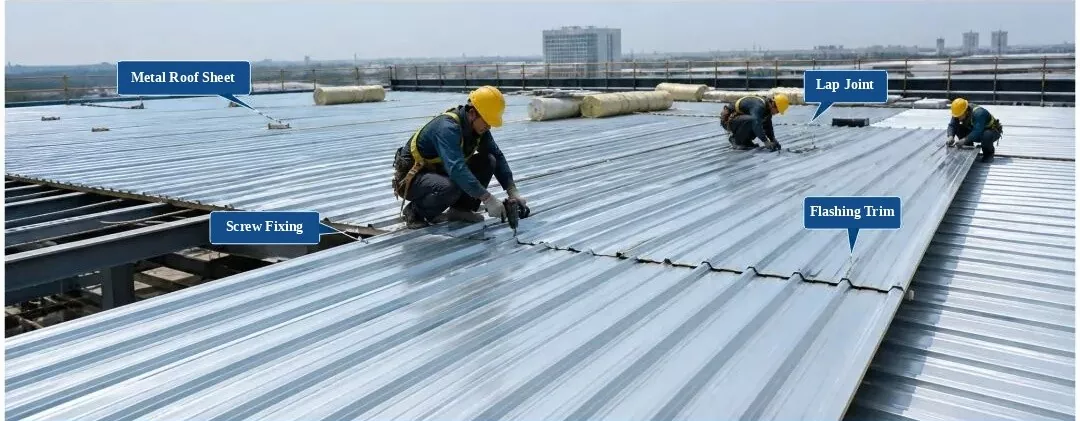

Installation et inspection de tôles de toit profilées

(Étiquettes : tôle de toit, joint à recouvrement, fixation par vis autotaraudeuses, garniture de solin)

1. Vérification matérielle :Vérifiez le profil du panneau, son épaisseur, son revêtement et sa couleur. À utiliser uniquement après avoir passé l'inspection.

2. Règles d'installation :Superposez correctement les panneaux et fixez-les fermement. Maintenez l'espacement des vis dans les limites standard, sans vis manquantes ou égarées.

3. Éléments d'inspection :Planéité du toit, largeur de recouvrement, espacement des points de fixation et détails d'étanchéité.

4. Norme de qualité :Doit répondre au Code technique pour l'ingénierie des toitures métalliques (GB 50345-2012).

8. Installation et inspection de la charpente en acier — Installation des escaliers et des mains courantes en acier

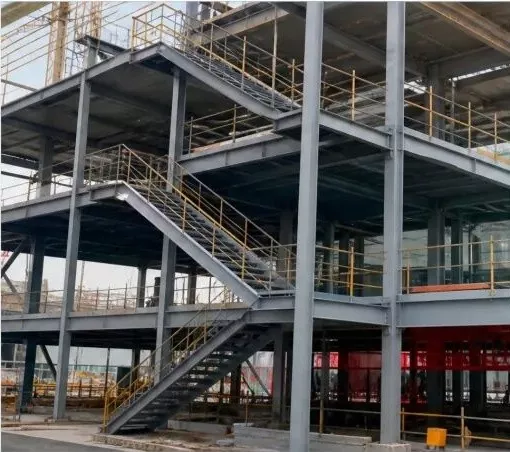

1. Escaliers et mains courantes en acier terminés (Photo du site)

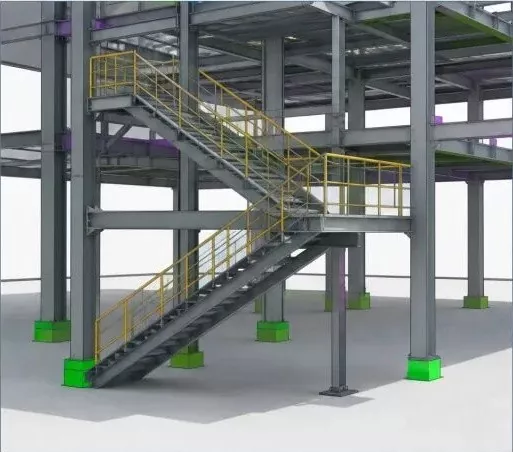

2. Modèle BIM 3D (escaliers et mains courantes en acier)

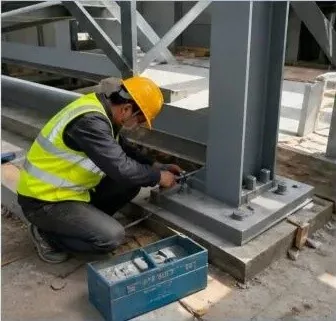

3. Installation d'un escalier en acier (travaux sur le chantier)

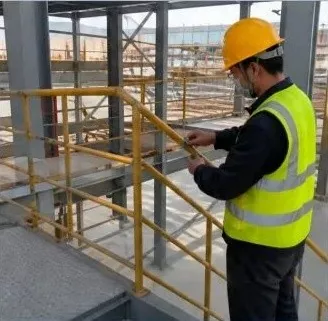

4. Installation de la main courante (travaux sur site)

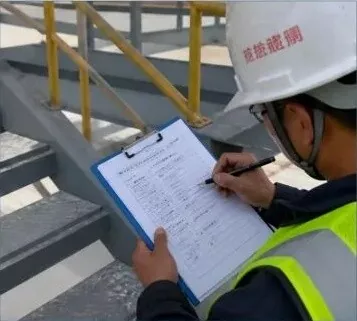

5. Inspection de la qualité de l'installation (vérification du site)

Instructions:

Avant d'installer des escaliers et des mains courantes en acier, vérifiez les dimensions, les hauteurs et les axes de disposition des composants ;
Lorsque vous utilisez des connexions boulonnées, vérifiez la taille, la quantité et le couple des boulons pour garantir une connexion solide ;
Les mains courantes installées doivent être fermes et droites, avec des soudures complètes et lisses qui répondent aux exigences de conception et du code ;
Effectuer une inspection de qualité après l'installation et remplir le dossier d'inspection pour garantir la qualité du projet.

Structure en acieressont largement utilisés sur le marché de la construction d'aujourd'hui pour construire des charpentes de bâtiments, et ils deviendront le principal choix pour les structures de bâtiments primaires à l'avenir. Les structures en acier comportent de nombreuses sous-catégories, types de structure et types de composants. Sur la base du système structurel, ils sont divisés en quatre types principaux : les portiques, les grilles spatiales, les fermes et les structures à ossature.
